Технические характеристики

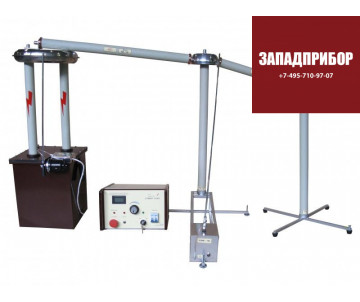

Стенд высоковольтный СВИ-100
Также этот прибор может называться: СВИ 100, СВИ100, svi-100, svi 100, svi100, cbi-100.
СВИ-100 стенд высоковольтный стационарный предназначен для испытания твердых диэлектриков, кабелей и других устройств и приспособлений постоянным и переменным высоким напряжением.
Стенды СВИ-100 применяются в составе стационарного испытательного стенда для:
- тестирования изоляционных характеристик и проверки качества исполнения различных защитных средств, перчаток, ботов, ковриков, отверток, кусачек и других изделий, применяющихся при производстве высоковольтных работ;
- проведения испытаний на возможность пробоя изоляции кабелей в силовом исполнении с созданием требуемых условий, используя постоянное выпрямленное напряжение;
- исследования параметров и изучения свойств опорных и проходных изоляторов, под воздействием переменного синусоидального напряжения промышленной частоты.
Прибор СВИ-100 состоит из:
- блок управления;
- блок высокого напряжения;
- короткозамыкатель КЗМК-140;
- диод высоковольтный ВД-140;
- резистор токоограничивающий Р-140;
- подставка ПВ-140;
- конденсатор фильтрующий ИМН 100;
- сирена СС-1;
- измеритель высокого напряжения постоянного и переменного тока РД140-ПТ;
- измеритель тока высокопотенциальный ИТВ-140Р.
Также на сайте zapadpribor.ru представлено похожее электротехническое оборудование.
Технические характеристики СВИ-100:
Напряжение питающей сети однофазного переменного тока - 220±11 В.
Наибольший рабочий ток (среднее значение) - 30 мА.
Наибольшее выпрямленное напряжение - 100 кВ.
Наибольшее переменное напряжение (действующее значение) - 75 кВ.
Условия эксплуатации СВИ-100:
Температура окружающего воздуха - от -20° С до +40° С.
Относительная влажность при +25° С - до 80%.
Атмосферное давление - от 650 мм рт. ст. до 800 мм рт. ст.
Для работы с аппаратом требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В.
