СНЧ-25

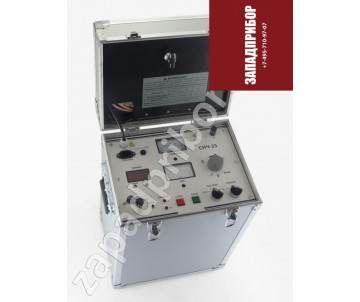

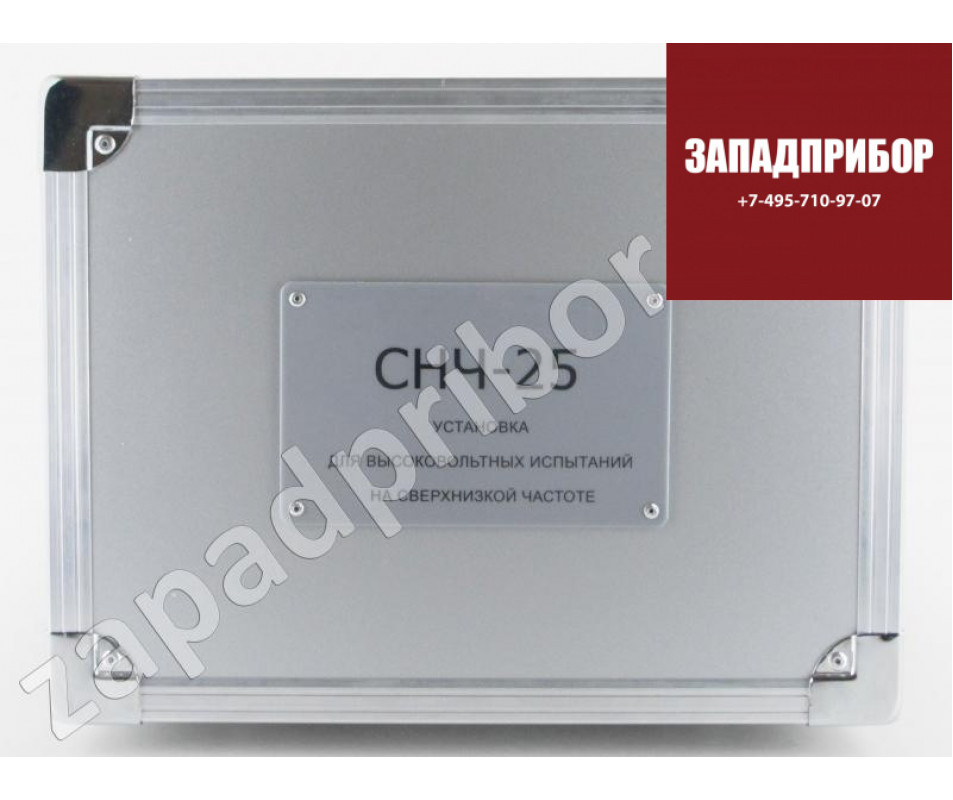

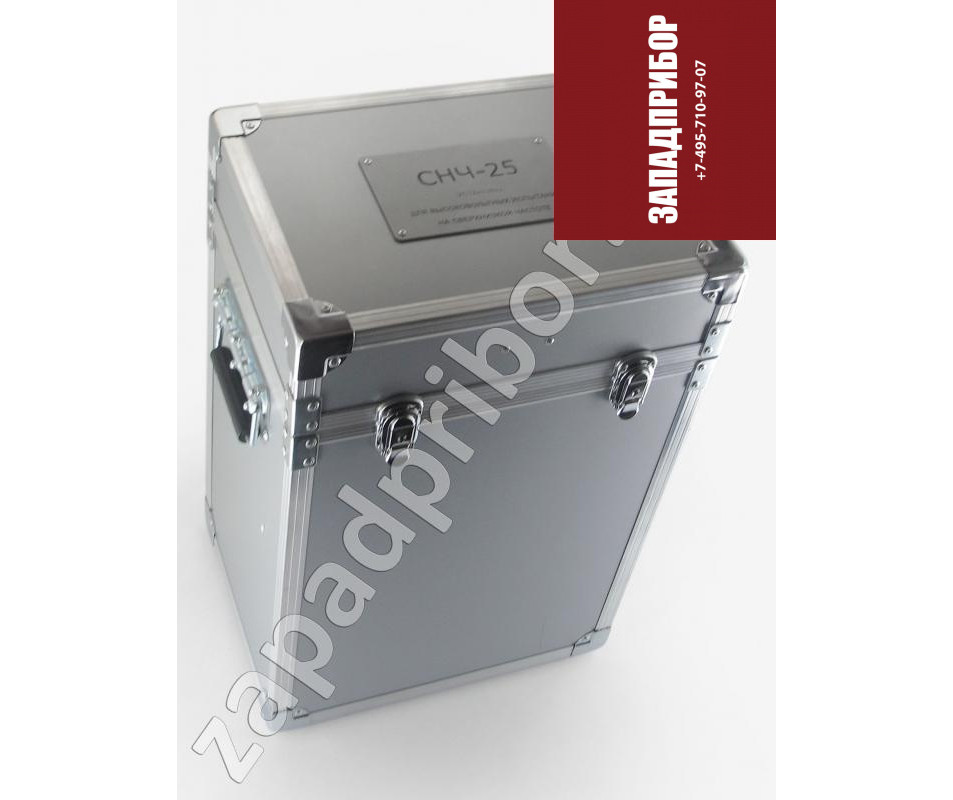

Установка высоковольтная СНЧ-25

Также этот прибор может называться: СНЧ 25, СНЧ25, snch-25, snch 25, snch25, vlf-25.

СНЧ-25 установка предназначена для испытания изоляции высоковольтных кабелей из сшитого полиэтилена (СПЭ-кабелей) синусоидальным напряжением.

Установки СНЧ-25 применяются в составе испытательных лабораторий и стендов на промышленных предприятиях, исследовательских и учебных организациях.

Также на сайте zapadpribor.ru представлено похожее электротехническое оборудование.

Технические характеристики СНЧ-25:

Диапазон измерения силы тока на выходе установки - от 0 до 50 мА.

Значение частоты напряжения на выходе - 0,02 Гц; 0,05 Гц; 0,1 Гц.

Выходное напряжение постоянного тока - от -25 кВ до +25 кВ.

Виды напряжения на выходе установки:

- постоянное с положительной полярностью;

- постоянное с отрицательной полярностью;

- переменное синусоидальное.

Приведенная погрешность измерения напряжения и силы тока - 3%.

Допустимая электрическая емкость испытываемого кабеля СНЧ-25:

- при постоянном напряжении - от 0,005 мкФ до 2 мкФ;

- при частоте 0,02 Гц - от 0,005 мкФ до 2 мкФ;

- при частоте 0,05 Гц - от 0,005 мкФ до 0,8 мкФ;

- при частоте 0,1 Гц - от 0,005 мкФ до 0,4 мкФ.

Время непрерывной работы - не более 2 ч.

Потребляемая мощность - 0,7 кВ∙А.

Средний срок службы СНЧ-25 - 10 лет.

Питание сети:

- напряжение - 230±23 В;

- частота - 50±1 Гц; 60±1 Гц.

Габаритные размеры - 410×560×305 мм.

Масса - не более 43 кг.

Особенности установки СНЧ-25:

- синусоидальное выходное напряжение;

- плавная регулировка выходного напряжения;

- блокировка нулевого положения регулятора;

- измерение амплитудных значений испытательного напряжения;

- контроль протекающего тока через изоляцию испытуемого объекта;

- встроенный разрядный резистор.

Амперметр высоковольтной испытательной установки предназначен только для снятия ориентировочных значений тока, протекающего через объект. На показания прибора влияет как частота, так и длина кабелей, поэтому он не предназначен для измерения токов утечки и составления официальных протоколов по результатам испытаний.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.

Установка рассчитана для эксплуатации в помещениях или под навесом.
