ПРИЗ-Т1
Цена по запросу
- Хотите дешевле?
- Доставка по всему миру. Подробнее
Технические характеристики

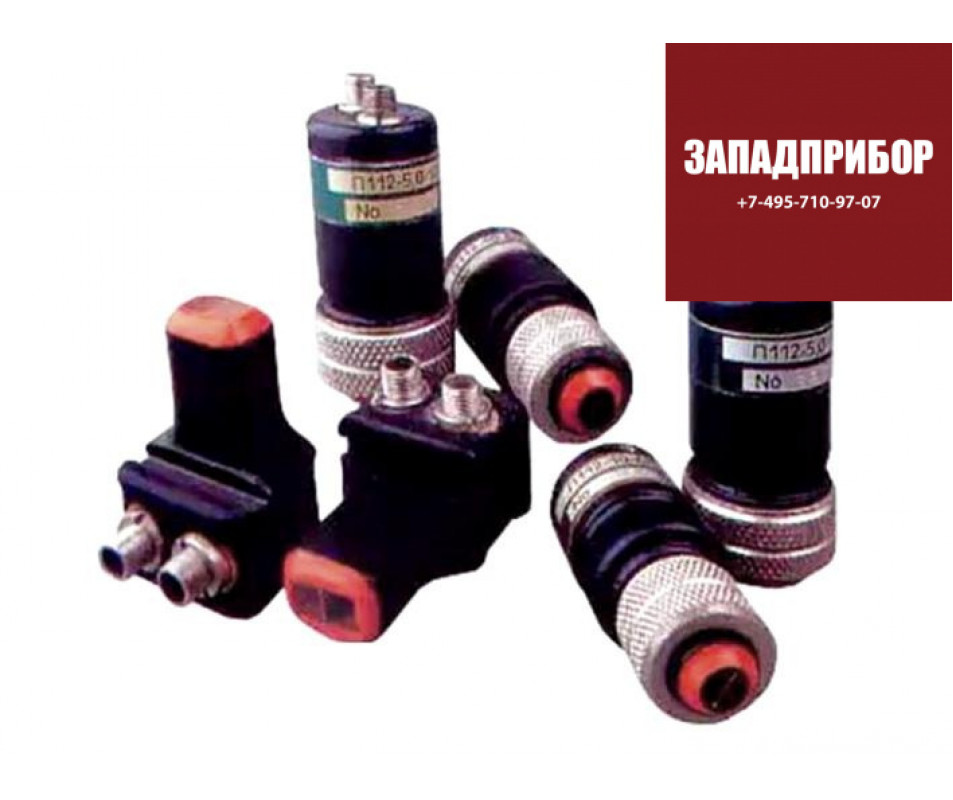

Пьезоэлектрический ультразвуковой преобразователь ПРИЗ-Т1
Также это изделие может называться: ПРИЗ Т1, ПРИЗТ1, ПРИ3-Т1, priz-t1, priz t1, prizt1.
ПРИЗ-Т1 преобразователь ультразвуковой пьезоэлектрический предназначен для излучения и приема акустических колебаний при проведении эхо-импульсных измерений толщины изделий при одностороннем доступе к ним.
Преобразователи ПРИЗ-Т1 применяются совместно с толщиномером УТ-93П и УТ-93П/1.
Также на сайте zapadpribor.ru представлены похожие преобразователи.
Технические характеристики ПРИЗ-Т1:
Значения эффективных частот эхо-импульсов - 2,5 МГц; 5 МГц; 10 МГц.
Величина отклонения эхо-импульса от номинального значения - не более ±10%.
Параметр отклонения импульсного коэффициента преобразования - ±6 дБ.
Величина мгновенных значений отклонений эхо-импульсов - ±6 дБ.
Временной интервал эхо-импульса - 0,14 мкс; от 0,04 мкс до 0,07 мкс; от 0,02 мкс до 0,035 мкс.
Параметр соотношения между сигнал/шум - не менее 16 дБ.
Номинальное значение импульсного коэффициента преобразования для ПРИЗ-Т1:
- П112-2,5-12/2-Б-002, П112-5-4х4-Б-003, П112-10-4х4-Б-003, П112-10-4х4-Б-029 - (-53) дБ;
- П112-5-12/2-Б-002, П112-5-12/2-Б-028 - (-41) дБ;
- П112-5-4х4-А-003 - (-65) дБ;
- П112-10-6/2-А-001, П112-10-6/2-А-002, П112-10-6/2-А-030 - (-59) дБ.
Предельные значения параметров контролируемых объектов, ограничивающих область применения преобразователей ПРИЗ-Т1, при их раздельном воздействии:
- максимально допустимое значение параметра шероховатости поверхности со стороны ввода УЗК - 160 мкм;
- максимально допустимое значение параметра шероховатости поверхности со стороны противоположной вводу УЗК - 320 мкм;
- минимально допустимый радиус кривизны выпуклой поверхности полого цилиндра с толщиной стенки 1 мм при вводе УЗК со стороны выпуклой поверхности - 3 мм.
В зависимости от модификации:
- диаметр контактной поверхности - 9 мм; 15 мм;
- размер контактной поверхности - 13×9 мм.
Рабочий температурный диапазон - от -10° С до +50° С.
Габаритные размеры - 20×25×35 мм.
Диапазоны измерения и мгновенные значения эхо-импульсов ПРИЗ-Т1 представлены в таблице:
| Условное обозначение преобразо-вателя | Диапазон измерения | Мгновенное значение эхо- импульса | Время распространения звука в призмах | |||
| на минима-льной толщине | на проме- жуточной толщине | на макси- мальной толщине | излучаю-щая призма | приемная призма | ||
| П112-2,5-12/2-Б-002 | от 1 мм до 300 мм | 90 мВ | 200 мВ | 70 мВ | 1,25±0,1 мкс | 1,55±0,1 мкс |
| П112-5-12/2-Б-002 | от 2 мм до 1000 мм | 80 мВ | 400 мВ | 70 мВ | 1,25±0,1 мкс | 1,55±0,1 мкс |
| П112-5-12/2-Б-028 | от 1 мм до 300 мм | 80 мВ | 400 мВ | 70 мВ | 1,25±0,1 мкс | 1,55±0,1 мкс |
| П112-5-4х4-Б-003 | от 0,8 мм до 200 мм | 40 мВ | 80 мВ | 20 мВ | 1,25±0,1 мкс | 1,55±0,1 мкс |
| П112-5-4х4-А-003 | от 2 мм до 20 мм | 20 мВ | 50 мВ | 20 мВ | 1,35±0,2 мкс | 1,65±0,2 мкс |
| П112-10-4х4-Б-003 | от 0,6 мм до 30 мм | 20 мВ | 200 мВ | 100 мВ | 1,25±0,1 мкс | 1,55±0,1 мкс |
| П112-10-4х4-Б-029 | от 0,6 мм до 30 мм | 20 мВ | 200 мВ | 100 мВ | 1,25±0,1 мкс | 1,55±0,1 мкс |
| П112-10-6/2-А-001 | от 0,6 мм до 10 мм | 10 мВ | 100 мВ | 30 мВ | 1,35±0,2 мкс | 1,65±0,2 мкс |
| П112-10-6/2-А-002 | от 0,5 мм до 10 мм | 10 мВ | 100 мВ | 30 мВ | 1,35±0,2 мкс | 1,65±0,2 мкс |
| П112-10-6/2-А-030 | от 0,5 мм до 10 мм | 10 мВ | 100 мВ | 30 мВ | 1,35±0,2 мкс | 1,65±0,2 мкс |
ПРИЗ-Т1 представляют собой пьезоэлектрические, контактного типа, прямые, раздельно-смещенные устройства для работы в составе контактных толщинометров общего назначения. Преобразователи обеспечивают акустический контакт путем прижатия рабочей поверхности преобразователей через слой смазки к поверхности контролируемого объекта без сканирования поверхности объекта.
Преобразователи ПРИЗ-Т1 используются при выполнении контроля толщины:
- металлических листов, пластин, плит;
- разных сосудов и резервуаров;
- емкостей устройств, работающих под определенным значением давления;
- элементы мостовой конструкции;
- деталей и узлов различных механизмов;
- трубопроводов и прочее.
При помощи этих устройств можно измерять толщину металлических изделий в интервале значений от минимума 0,5 мм до максимума 1000 мм по алюминию или стали. Скорость распространения ультразвуковых волн в материале должна соответствовать диапазону значений от 3000 м/с до 6400 м/с.
