К505

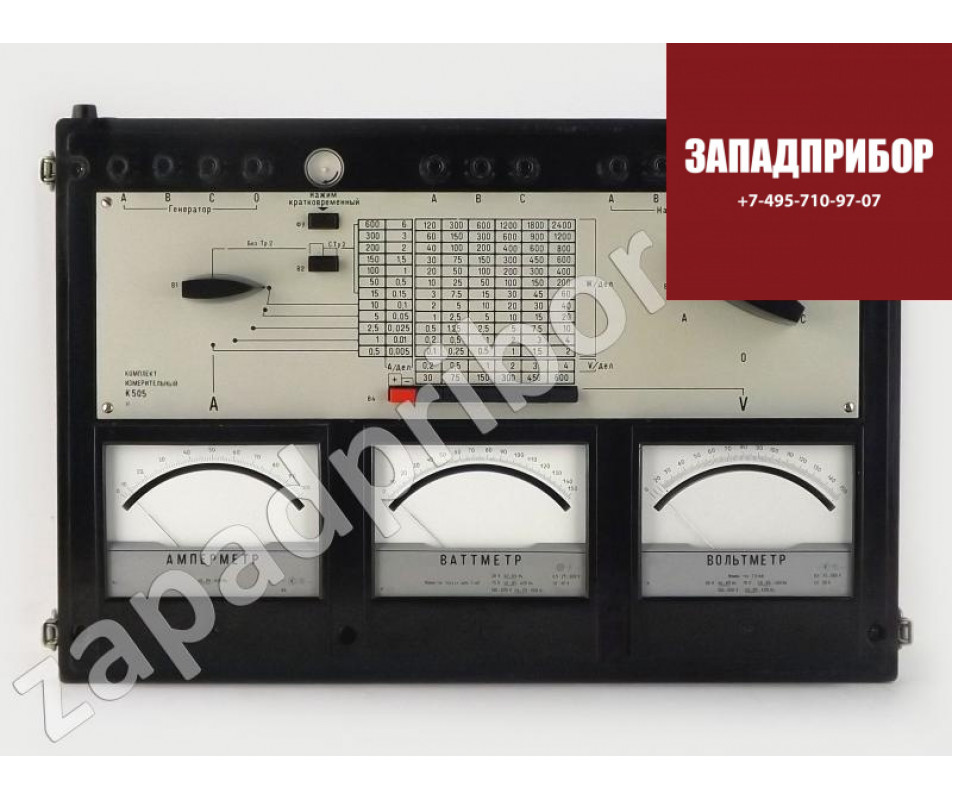

Комплект измерительный К505 (К 505, К-505, k505, k 505, k-505)

Комплект измерительный К505 (в дальнейшем - комплект) переносный предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз.

Также в наличии аналог - комплект К-505.

Также на сайте zapadpribor.ru представлены похожие комплекты измерительные.

Комплекты измерительные К505 (в дальнейшем - комплекты) переносные предназначены для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз.

Комплект К505 применяется для наладки и эксплуатационно­го электрического контроля за промышленными установка­ми, трансформаторами, генераторами, моторами, электри­ческими сетями.

Комплект выпускается в двух исполнениях:

Комплекты измерительные К505 - для эксплуатации в закрытых сухих отапливае­мых помещениях в условиях умеренного климата при тем­пературе окружающего воздуха от 10 до 35 С° и относи­тельной влажности до 80% (при 30 С°).

Комплекты измерительные К505 Т4.1 - тропическое исполнение - для эксплуата­ции в закрытых помещениях при температуре от 1 до 45 С° и относительной влажности до 80% (при 25°С) в ус­ловиях сухого тропического климата, а также в помеще­ниях с кондиционированным воздухом в условиях влажного тропического климата (категория размещения Т4.1 и ТС4.2 по ГОСТ 15150-69).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Встроенные в Комплект измерительный К505 приборы соответствуют классу точности 0,5 по ГОСТ 8711-60 - для амперметров и вольтметров; по ГОСТ 8478-60 - для ваттметров. От­дельный трансформатор тока УТТ-5М, предназначенный для расширения пределов измерения по току, соответствует классу точности 0,2 по ГОСТ 5.1074-73. Номинальный коэффициент мощности ваттметра – 1.

Основные параметры комплекта К505 приведены в табл. 1-3.

Нормальная область частот 40-65 Гц. Расширенная область частот 65-400Гц (для 75В); 65-500Гц (для 150-600В).

Параметры последовательных цепей, измеренные между входными и выходными зажимами комплекта К505 для той фазы, в которую включены измерительные приборы и встроенный трансформатор тока (без УТТ-5М), приведены в табл.2.

Номинальный ток и номинальные активные сопро­тивления параллельных цепей комплекта К505, измеренные меж­ду зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен), приведены в табл.3.

Основная погрешность приборов комплекта К505 в нор­мальной области частот от 40 до 65Гц при измерении то­ков до 10А, напряжения от 75 до 600В и мощностей, со­ответствующих указанным величинам токов и напряжений, не превышает ±0,5% от конечного значения рабочей части шкалы.

На пределе 30В основная погрешность приборов ком­плекта К505 в нормальной области частот не превышает ±1,0% от конечного значения рабочей части шкалы на всех то­ках до 10А.

Изменение показании приборов комплекта К505, выз­ванное изменением частоты от верхней границы нормаль­ной области до любого значения в расширенной области частот, не превышает ±0,5% от конечного значения рабо­чей части шкалы.

Время успокоения подвижной части приборов ком­плекта К505 не более 4 с.

По степени защищенности от влияния внешних магнитных полей Комплект измерительный К505 относится ко II категории по ГОСТ 1843-59. По устойчивости к механическим воздействиям при эксплуатации Комплект измерительный К505 относится к обыкновенным по ГОСТ 1845-59.

Габаритные размеры комплекта 505x330x190мм, масса комплекта (с УТТ-5М) не более 15 кг.

Таблица 1.

Таблица 2.

Таблица 3.

Номинальное напряжение	Номинальное активное сопротивление параллельной цепи, Ом	Номинальный ток
30В	2857	10,5мА
75В	7143
150В	14186
300В	28571
450В	42857
600В	57149
