ИП 2/1 источник

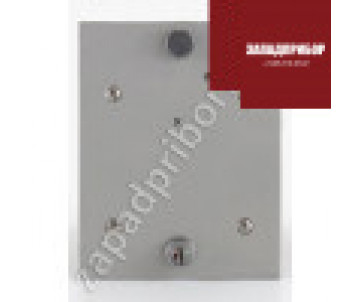

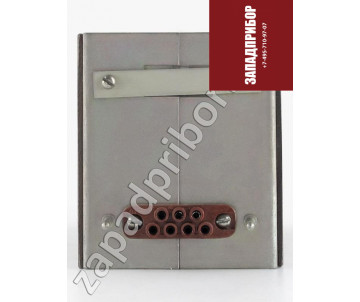

Источник питания ИП 2/1

Также этот прибор может называться: ИП2/1, ИП-2/1, ИП 2-1, ip 2/1, ip2/1, ip 2-1.

ИП 2/1 источник питания предназначен для питания электрических цепей видеотерминальных устройств.

Источники ИП 2-1 питания представляют собой многоканальные вторичные источники питания с промежуточным преобразованием частоты, построенным по принципу обратного регулируемого преобразователя.

Также на сайте zapadpribor.ru представлены похожие источники.

Технические характеристики ИП 2/1:

Каналы питания - +5 В (9 А); +24 В (1,5 А); +12 В (1 А); -12 В (1 А).

Пульсация выходного напряжения (двойная амплитуда) при номинальном токе нагрузки, от выходного напряжения - не более 2%.

Нестабильность выходного напряжения от изменения входного напряжения, от выходного напряжения - ±0,5%.

Номинальное значение выходного напряжения ИП 2/1 с допустимым отклонением ±3% на выходе:

- +5 В - 5 В;

- +12 В; -12 В - 12 В;

- +24 В - 24 В.

Номинальное значение тока нагрузки на выходе:

- +5 В - 9 А;

- +12 В; -12 В - 1 А;

- +24 В - 1,5 А.

Нестабильность выходного напряжения ИП 2/1 при статическом изменении тока нагрузки от номинального значения до 0,5∙I_ном, при других неизменных внешних воздействиях, от выходного напряжения - 2%.

Напряжение срабатывания защиты от понижения выходного напряжения для выхода -12 В - от 6 до 10 В.

Питание источников осуществляется от переменной однофазной сети:

- с частотой - от 49 Гц до 51 Гц;

- с напряжением - от 187 В до 242 В.

Потребляемый ток - не более 1,5 А.

Время готовности - не более 5 мин.

Минимальная допустимая потребляемая мощность всеми каналами питания - не менее 50 Вт.

Габаритные размеры источника питания ИП 2/1 - 125×190×265 мм.

Масса - не более 2,5 кг.

Источник представляет собой многоканальный вторичный источник питания с промежуточным преобразованием частоты, построенный по принципу обратного регулируемого преобразователя.

Выходы источников защищены от коротких замыканий со стороны нагрузки.

Условия эксплуатации ИП 2-1:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - от 40% до 90%.

Атмосферное давление - от 84 кПа до 107 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Вибрация:

- с частотой - не более 25 Гц;

- амплитудой - не более 0,1 мм.
