Ф297-2

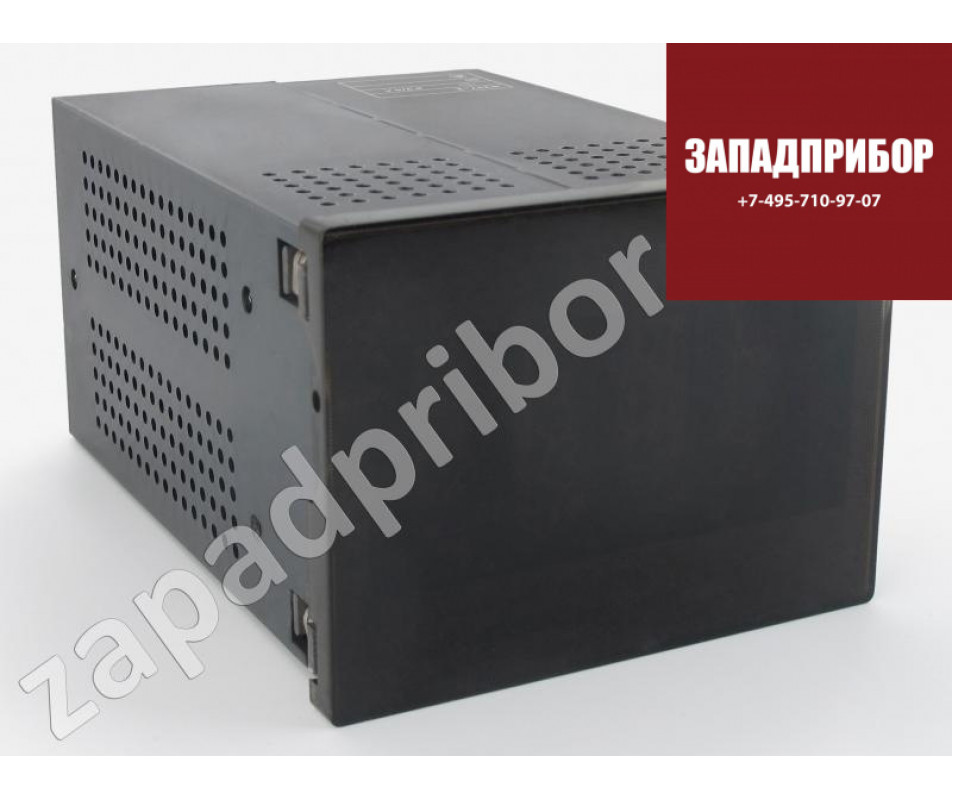

Вольтметр цифровой Ф297-2

Также этот прибор может называться: Ф2972, Ф297 2, f297-2, f2972, f297 2.

Ф297-2 вольтметр цифровой однопредельный щитовой предназначен для измерения напряжения и тока в цепях постоянного тока.

Вольтметры Ф297-2 применяются для встраивания аппаратуры.

Также на сайте zapadpribor.ru представлены похожие вольтметры.

Технические характеристики Ф297-2:

Класс точности - 0,2/0,1.

Габаритные размеры - 120×160×250 мм.

Предел измерений - 200 мВ.

Входное сопротивление - не менее 200 МОм.

Ступень квантования - 0,1 мВ.

Предел допускаемой основной погрешности - ±(0,2+0,1∙(Х_к/Х-1)).

Допускаемая дополнительная погрешность:

- при изменении температуры окружающего воздуха на каждые 10° С в пределах от +5° С до +50° С - не более 0,5∙δ₀;

- при воздействии внешнего однородного магнитного поля с индукцией 0,5 мТл - не более 0,5∙δ₀.

Допускаемая погрешность Ф297-2 при воздействии относительной влажности не более 90% и температуре +25° С - не более δ₀.

Длительность импульса сигнала цикла измерения - не менее 2 мс.

Режим измерений - периодический; разовый.

Время установления рабочего режима при рабочих условиях - не более 30 мин.

Время измерения при периодическом запуске - от 39,2 мс до 40,8 мс.

Индикация результата измерения отсчетного устройства - не более 1999.

Диапазон напряжений вольтметра Ф297-2:

- при высоком уровне сигнала - от 2,4 В до 5,25 В;

- при низком уровне сигнала - от 0 до 0,5 В.

Параметры внешних запускающих импульсов:

- при высоком уровне сигнала - от 2 В до 5,25 В;

- при низком уровне сигнала - от -0,4 В до +0,8 В;

- длительность импульса - не более 2 мс;

- интервал времени между запускающими импульсами - не менее 80,8 мс.

Коэффициент подавления помех - не менее 60 дБ.

Допустимая амплитуда помехи от конечного значения диапазона измерений - не более 0,5.

Суммарное значение входного сигнала и амплитуды помехи - не более 200 мВ.

Потребляемая мощность Ф297-2 - не более 12,5 Вт.

Питание:

- напряжением - от 198 В до 242 В;

- частотой - от 49 Гц до 51 Гц.

Масса - не более 2,2 кг.

Выбор полярности у прибора автоматический. Вольтметр обеспечивает внешнее управление включением индикаторных ламп отсчетного устройства.

Условия эксплуатации Ф297-2:

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность при +25° С - до 90%.
