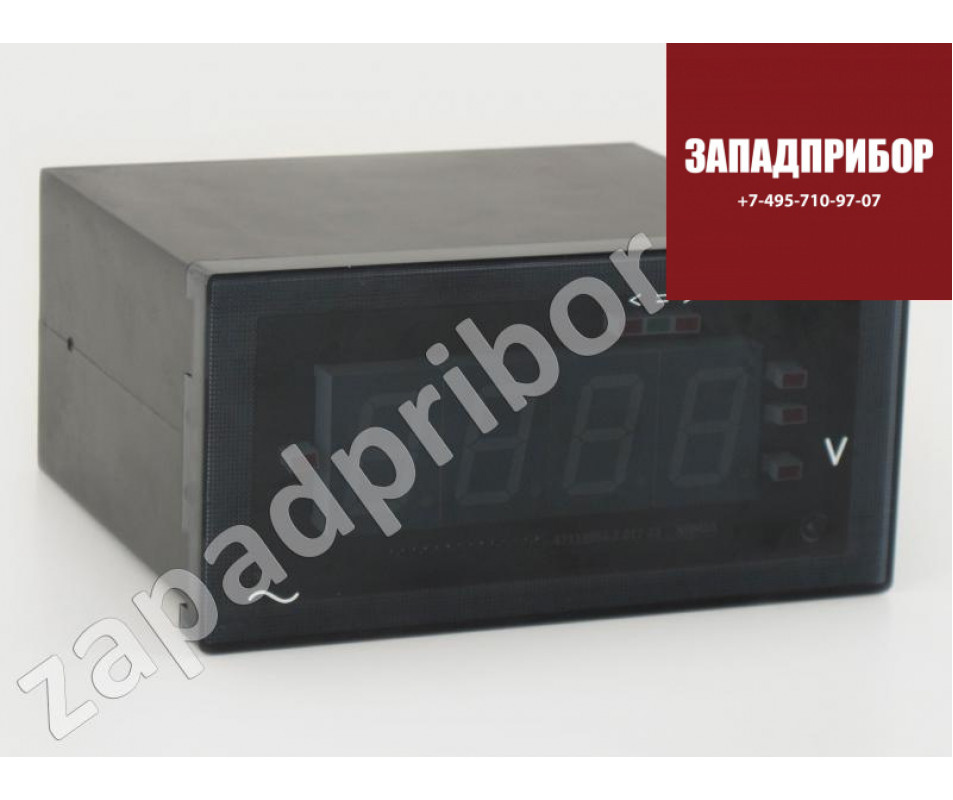

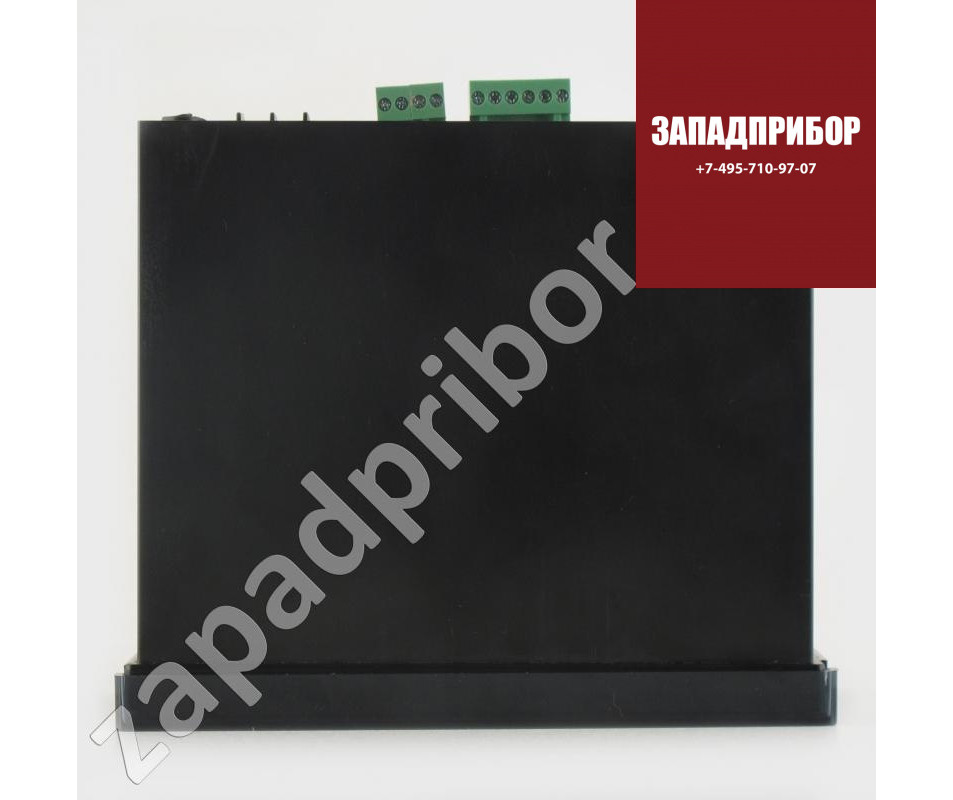

Вольтметр цифровой ЦВ2101 (ЦВ-2101, ЦВ 2101)
Вольтметр цифровой ЦВ2101 предназначен для измерения действующих значений токов, для ввода результата измерения в системы обработки и регистрации информации, а также для передачи результатов измерения по каналам телемеханики.
Габариты - 80х160х137,5мм.
Класс точности - 0,2.
Технические характеристики приборов вольтметры цифровые ЦВ2101:
Вольтметры ЦВ2101 могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.).
Вольтметр ЦВ2101 отличается от ранее выпускаемых аналогов целым рядом преимуществ:
- возможностью измерения среднеквадратичных (действующих) значений сигналов переменного тока независимо от формы кривой сигнала;
- наличием одного из выходов: RS232, RS485 или токового выхода;
- увеличенной дальностью отсчета показаний за счет применения ярких светодиодных индикаторов с размером цифр до 25мм;
- наличием блока уставок, осуществляющего сравнение измеряемой величины с заданными значениями, индикацией результата сравнения, наличием выходного сигнала результата сравнения;
- возможностью коммутации цепей нагрузок по результатам сравнения измеряемой величины с заданными в пределах диапазона измерений двумя уставками.
- возможностью работы со стандартными измерительными трансформаторами напряжения (ТН) с выходным напряжением 100В;
- возможностью введения масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТН;
- гальванической развязкой входных, выходных цепей и цепей питания;
- повышенной надежностью за счет применения более надежных комплектующих изделий, а также за счет сокращения их числа, применения автоматизированной установки и пайки элементов.
Каждый из приборов вольтметр ЦВ2101 цифровой совмещает в себе два измерительных устройства - преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
| Сокращенное условное обозначение прибора | Номинальное значение измеряемого входного сигнала Хн | Цена единицы младшего разряда |
| ЦВ2101 - 001 | 100мВ | 0,1мВ |
| ЦВ2101 - 002 | 200мВ | 0,1мВ |
| ЦВ2101 - 003 | 500мВ | 0,1мВ |
| ЦВ2101 - 004 | 1В | 0,001В |
| ЦВ2101 - 005 | 2В | 0,001В |
| ЦВ2101 – 006 | 5В | 0,001В |
| ЦВ2101 – 007 | 10В | 0,01В |
| ЦВ2101 – 008 | 20В | 0,01В |
| ЦВ2101 – 009 | 50В | 0,01В |
| ЦВ2101 – 010 | 100В | 0,1В |
| ЦВ2101 – 011 | 200В | 0,1В |
| ЦВ2101 – 012 | 500В | 0,1В |
| Пределы измерения |
| Пределы измерения прибора вольтметр ЦВ2101 | от 100мВ до 500В (прямое включение), от 500В\100В до 750кВ\100В (через ТН\100В) |
| Класс точности | 0,2 |
| Допустимые искажения формы кривой измеряемого сигнала | коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й. |
| Допускаемые перегрузки по входному каналу | - напряжением, превышающим в 2 раза номинальное значение, в течение 2 часов. |
| Отображаемая прибором вольтметр ЦВ2101 информация | - значение измеренной величины в виде 4-разрядного десятичного числа и запятой; - знак «~»; - знаки уставок «>», «=» и «<»; - размерность «мВ», «В», «кВ»; |
| Число уставок | 2 |
| Количество коммутируемых цепей | 2 |
| Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток | 250В не более 100мА |
| Напряжение питания прибора вольтметр ЦВ2101 | ~ от100В до 220В 50Гц или = от 100В до300В |
| Потребляемая мощность | не более 10В∙А |
| Габаритные размеры | не более 160×80×140мм |
| Высота цифр индикаторного устройства | 25мм |
| Масса | не более 1кг |
| Рабочие условия применения прибора вольтметр ЦВ2101: - температура окружающего воздуха; - относительная влажность | от +5ºС до +50°С; 90% при температуре 25°С. |
Пример записи прибора вольтметр ЦВ2101 при заказе:
ЦВ2101-ХХХ-Y-ZW, где XXX – верхний предел измерения: 001мА–100мА; 002мА–50мА; 003мА–10мА; 004А–1А; 005А–5А 004 или 005 с учетом коэффициента трансформации – для измерения с внешним трансформатором тока, конкретное значение первичного тока внешнего трансформатора при заказе указывается в скобках после условного обозначения:
Y – цвет свечения индикаторов: К - красный и В - зеленый;
Z – интерфейс: 1-для RS-232, 2-для RS-485;
W – наличие преобразователя измеренного значения напряжения в унифицированный выходной сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0мА до 5мА;
- 2 – с выходным током от 4мА до 20мА;
- 3 – с выходным током от 0мА до 20мА;
- 0 – токовый выход отсутствует.
Пример записи прибора вольтметр ЦВ2101 для измерений с использованием внешнего трансформатора тока со значением первичного тока 2 кА, вторичного тока 5А, цветом свечения индикаторов – зеленым, интерфейс RS-485, без токового выхода:
«Вольтметр ЦВ2101 – 005-В-20 (2кА) ТУ 4221-034-71064713-2007»
