Технические характеристики
Ваттметр ЦП8506, варметр ЦП8506
Также этот прибор может называться: ЦП 8506, ЦП-8506, tsp8506, tsp 8506, tsp-8506.
ЦП8506 ваттметр, варметр предназначен для измерения активной и реактивной мощности трехфазных трехпроводных цепей переменного тока, в зависимости от модификации.
Ваттметры, варметры ЦП8506, которые есть в наличии на нашем складе:
ЦП8506/1 | ЦП8506/11 | ЦП8506/21 | ЦП8506/31 |
ЦП8506/2 | ЦП8506/12 | ЦП8506/22 | ЦП8506/32 |
ЦП8506/3 | ЦП8506/13 | ЦП8506/23 | ЦП8506/33 |
ЦП8506/4 | ЦП8506/14 | ЦП8506/24 | ЦП8506/34 |
ЦП8506/5 | ЦП8506/15 | ЦП8506/25 | ЦП8506/35 |
ЦП8506/6 | ЦП8506/16 | ЦП8506/26 | ЦП8506/36 |
ЦП8506/7 | ЦП8506/17 | ЦП8506/27 | ЦП8506/37 |
ЦП8506/8 | ЦП8506/18 | ЦП8506/28 | ЦП8506/38 |
ЦП8506/9 | ЦП8506/19 | ЦП8506/29 | ЦП8506/39 |
ЦП8506/10 | ЦП8506/20 | ЦП8506/30 | ЦП8506/40 |
Применение приборов представлено в таблице:
Модификация устройства | Применение |
от ЦП8506/1 до ЦП8506/8, от ЦП8506/17 до ЦП8506/24 | для измерения активной мощности, отображения её на цифровом индикаторе устройства и преобразования в выходной аналоговый сигнал |
от ЦП8506/9 до ЦП8506/16, от ЦП8506/25 до ЦП8506/32 | для измерения реактивной мощности, отображения её на цифровом индикаторе и преобразования в выходной аналоговый сигнал |
от ЦП8506/33 до ЦП8506/40 | для измерения активной и реактивной мощности, отображения её на цифровых индикаторах и преобразования в выходные аналоговые сигналы |
Также на сайте zapadpribor.ru представлены похожие щитовые цифровые приборы.
Технические характеристики ЦП8506:
Габаритные размеры - 120×120×150 мм.
Класс точности - 0,5.
Диапазоны измерений представлены в следующей таблице:
Модификация устройства | Диапазон измерений входного сигнала | Диапазон изменений выходного аналогового сигнала | |||
Ток | Напряжение | Коэффициент мощности | Мощность | ||
ЦП8506/1 | от 0 до 1 А | 0-100-120 В | от -1 до +1 | от -173,2 Вт до +173,2 Вт | от -5 мА до +5 мА |
ЦП8506/2 | |||||
ЦП8506/3 | от 0 до 5 А | от -866 Вт до +866 Вт | |||
ЦП8506/4 | |||||
ЦП8506/5 | от 0 до 1 А | от 0 до 1 | от 0 до 173,2 Вт | от 0 до 5 мА от 4 мА до 20 мА | |
ЦП8506/6 | |||||
ЦП8506/7 | от 0 до 5 А | от 0 до 866 Вт | |||
ЦП8506/8 | |||||
ЦП8506/9 | от 0 до 1 А | от -1 до +1 | от -173,2 Вар до +173,2 Вар | от -5 мА до +5 мА 0-2,5-5 мА | |
ЦП8506/10 | |||||
ЦП8506/11 | от 0 до 5 А | от -866 Вар до +866 Вар | |||
ЦП8506/12 | |||||
ЦП8506/13 | от 0 до 1 А | от 0 до 1 | от 0 до 173,2 Вар | от 0 до 5 мА от 4 мА до 20 мА | |
ЦП8506/14 | |||||
ЦП8506/15 | от 0 до 5 А | от 0 до 866 Вар | |||
ЦП8506/16 | |||||
ЦП8506/17 | от 0 до 1 А | 80-100-120 В | от -1 до +1 | от -173,2 Вт до +173,2 Вт | от -5 мА до +5 мА |
ЦП8506/18 | |||||
ЦП8506/19 | от 0 до 5 А | от -866 Вт до +866 Вт | |||
ЦП8506/20 | |||||
ЦП8506/21 | от 0 до 1 А | от 0 до 1 | от 0 до 173,2 Вт | от 0 до 5 мА от 4 мА до 20 мА | |
ЦП8506/22 | |||||
ЦП8506/23 | от 0 до 5 А | от 0 до 866 Вт | |||
ЦП8506/24 | |||||
ЦП8506/25 | от 0 до 1 А | от -1 до +1 | от -173,2 Вар до +173,2 Вар | от -5 мА до +5 мА | |
ЦП8506/26 | |||||
ЦП8506/27 | от 0 до 5 А | от -866 Вар до +866 Вар | |||
ЦП8506/28 | |||||
ЦП8506/29 | от 0 до 1 А | от 0 до 1 | от 0 до 173,2 Вар | от 0 до 5 мА от 4 мА до 20 мА | |
ЦП8506/30 | |||||
ЦП8506/31 | от 0 до 5 А | от 0 до 866 Вар | |||
ЦП8506/32 | |||||
ЦП8506/33 | от 0 до 1 А | 0-100-120 В | от -1 до +1 | от -173,2 Вт до +173,2 Вт | от -5 мА до +5 мА 0-2,5-5 мА 4-12-20 мА |
ЦП8506/34 | |||||
ЦП8506/35 | от 0 до 5 А | от -866 Вт до +866 Вт | |||
ЦП8506/36 | |||||
ЦП8506/37 | от 0 до 1 А | от 0 до 1 | от 0 до 173,2 Вт | от 0 до 5 мА от 4 мА до 20 мА | |
ЦП8506/38 | |||||
ЦП8506/39 | от 0 до 5 А | от 0 до 866 Вт | |||
ЦП8506/40 |
Диапазон изменений частоты входного сигнала устройств - от 45 Гц до 55 Гц.
Входное сопротивление ЦП8506:
- для каждой последовательной цепи тока - не более 0,02 Ом;
- для параллельной цепи напряжения - не менее 3∙104 Ом.
Пределы допускаемой основной приведенной погрешности ваттметра ЦП8506 для номинальных значений входных сигналов - ±0,5% от нормирующего значения выходного сигнала.
Пределы допускаемых дополнительных приведенных погрешностей ЦП8506, вызванных изменением влияющих факторов от нормальных значений до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного сигнала равны:
- при изменении температуры окружающего воздуха от +20±2° С до -40° С и +50° С на каждые 10° С - ±0,4%;
- при воздействии относительной влажности 95±3% при температуре +30° С - ±1%;
- при влиянии внешнего однородного магнитного поля переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля - ±0,5%;
- при изменении коэффициента мощности в диапазоне от 0 до +1; от +1 до 0; от 0 до -1; от -1 до 0 и при изменении коэффициента мощности в диапазоне от 0 до +1; от +1 до 0 - ±0,5%;
- при изменении напряжения питания от номинального значения 220 В до 242 В и 187 В и от номинального значения 100 В до 110 В и 85 В или при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 105 В и 300 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 80 В и 260 В или при изменении напряжения сети постоянного тока от номинального значения 48 В до 40 В и 70 В - ±0,25%;
- при изменении напряжения измерительной цепи в диапазоне от 0 до 98% и от 102% до 120% от значения напряжения при нормальных условиях для модификаций от ЦП8506/1 до ЦП8506/16; от ЦП8506/33 до ЦП8506/40 - ±0,5 %;
- при изменении напряжения измерительной цепи в диапазоне от 80% до 98% и от 102% до 120% от значения напряжения при нормальных условиях для модификаций от ЦП8506/17 до ЦП8506/32 - ±0,25%.
Время установления рабочего режима устройств - не более 30 мин.
Время непрерывной работы варметра ЦП8506 - не ограничено.
Время установления выходного аналогового сигнала устройств при скачкообразном изменении входного сигнала по последовательной цепи от нулевого значения до любого в пределах диапазона измерений - не более 0,5 с.
Пульсация выходного аналогового сигнала устройств на максимальной нагрузке:
- для устройств с диапазоном изменений выходного аналогового сигнала 5-0-5 мА; 0-2,5-5 мА; от 0 до 5 мА - не более 90 мВ;
- для устройств с диапазоном изменений выходного аналогового сигнала 4-12-20 мА; от 4 мА до 20 мА - не более 60 мВ.
Средняя наработка на отказ ЦП8506 с учетом технического обслуживания - не менее 50 000 ч.
Среднее время восстановления работоспособного состояния устройств - не более 2 ч.
Средний срок службы устройств - не менее 10 лет.
Степень защиты - IР2Х.
Питание устройства от сети переменного тока:
- напряжением - от 187 В до 242 В; от 85 В до 110 В; от 80 В до 260 В;
- частотой - 50±0,5 Гц.
Питание ЦП8506 ваттметра от сети постоянного тока напряжением - от 40 В до 70 В; от 105 В до 300 В.
Мощность, потребляемая от измерительной цепи при номинальных значениях входных сигналов:
- для каждой последовательной цепи - не более 0,5 В∙А;
- для каждой параллельной цепи от ЦП8506/1 до ЦП8506/16, от ЦП8506/33 до ЦП8506/40 - 0,25 В∙А;
- для каждой параллельной цепи А и С от ЦП8506/17 до ЦП8506/32 - 5 В∙А;
- для параллельной цепи В для приборов от ЦП8506/17 до ЦП8506/32 - 0,25 В∙А.
Мощность, потребляемая устройствами от цепи питания с напряжением переменного тока 220 В или 100 В, частотой 50 Гц; от универсального питания или от сети постоянного тока напряжением от 40 В до 70 В, при номинальных значениях входных сигналов - не более 5 В∙А.
Масса - не более 1,2 кг.
ЦП8506 устойчивы к воздействию:
- внешнего однородного магнитного поля переменного тока частотой 50 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля;
- к изменению напряжения питания.
Устройства выдерживают без повреждений двухчасовую перегрузку входным сигналом, равным 120% от номинального значения.
Выходное напряжение на зажимах аналогового выходного сигнала на максимальной нагрузке при перегрузке - не более 30 В.
ЦП8506/2, ЦП8506/4, ЦП8506/6, ЦП8506/8, ЦП8506/10, ЦП8506/12, ЦП8506/14, ЦП8506/16, ЦП8506/18, ЦП8506/20, ЦП8506/22, ЦП8506/24, ЦП8506/26, ЦП8506/28, ЦП8506/30, ЦП8506/32, ЦП8506/34, ЦП8506/36, ЦП8506/38, ЦП8506/40 имеют выходной сигнал интерфейса RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
Каждая модификация устройств с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.
Внешние подключения выполняются при помощи пружинных контактных соединителей, обеспечивающих подключение медных или алюминиевых проводов сечением не более 2,5 мм2 с диаметром - не более 1,8 мм.

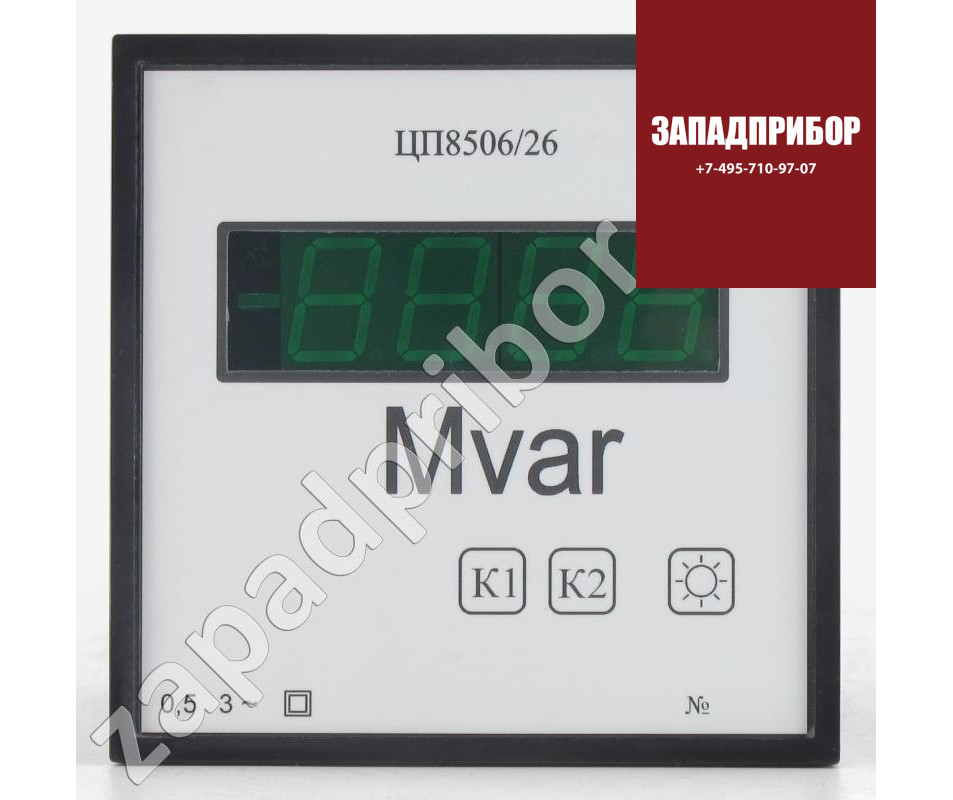

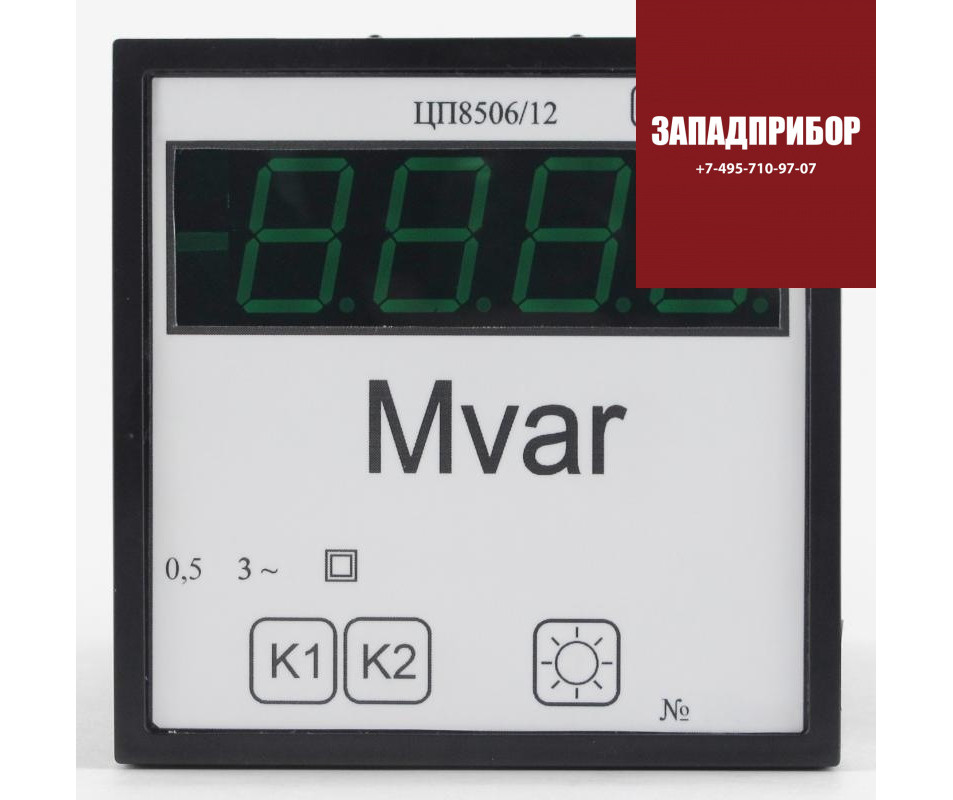

Отображение измеренных величин на цифровом индикаторе или индикаторах ЦП8506 варметра проводится в единицах измеряемой величины, поступающей непосредственно на вход устройства, или в единицах измеряемой величины, поступающей на вход трансформаторов тока и напряжения с учетом коэффициентов трансформации в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации.
Цифровой индикатор (индикаторы) имеет четыре значащих разряда.

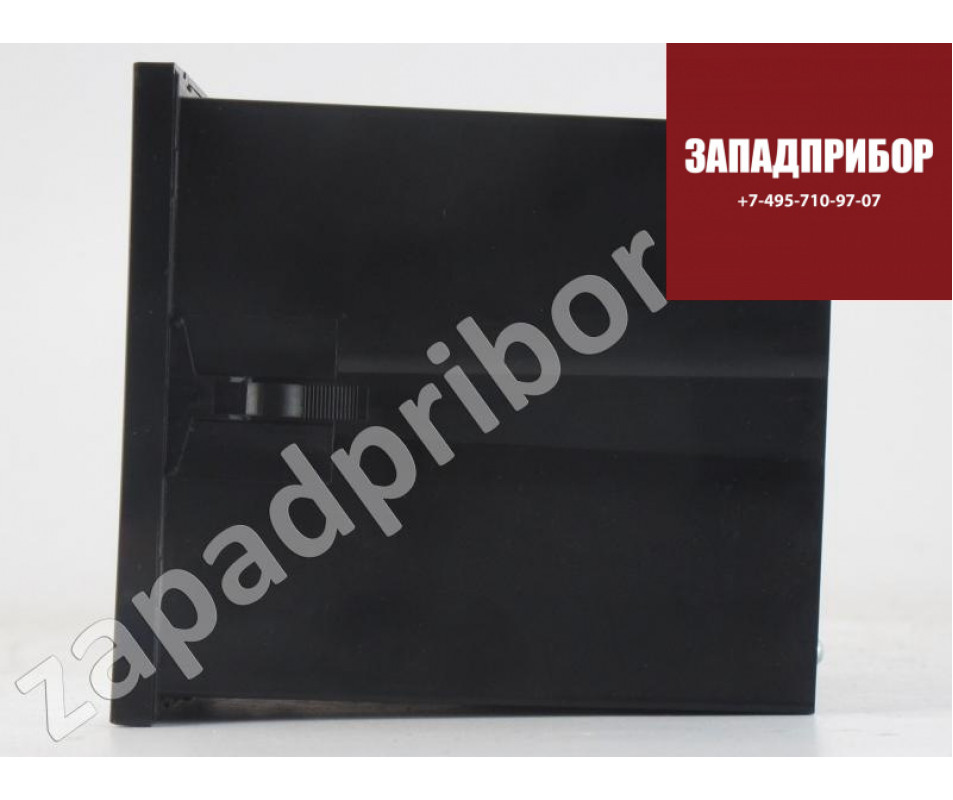

ЦП8506 выполнены в едином корпусе, предназначенном для монтажа на щитах и панелях с задним присоединением монтажных проводов.
Устройства являются многофункциональными, взаимозаменяемыми, восстанавливаемыми, ремонтируемыми изделиями.
Устройства не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах.
Условия эксплуатации ЦП8506:
Температура окружающего воздуха - от -40° С до +50° С.
Относительная влажность при +35° С - до 95%.
Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
Ваттметр устойчив и прочен к воздействию синусоидальной вибрации:
- в диапазоне частот - от 10 Гц до 55 Гц;
- при амплитуде смещении - 0,15 мм.
