ЦП8501

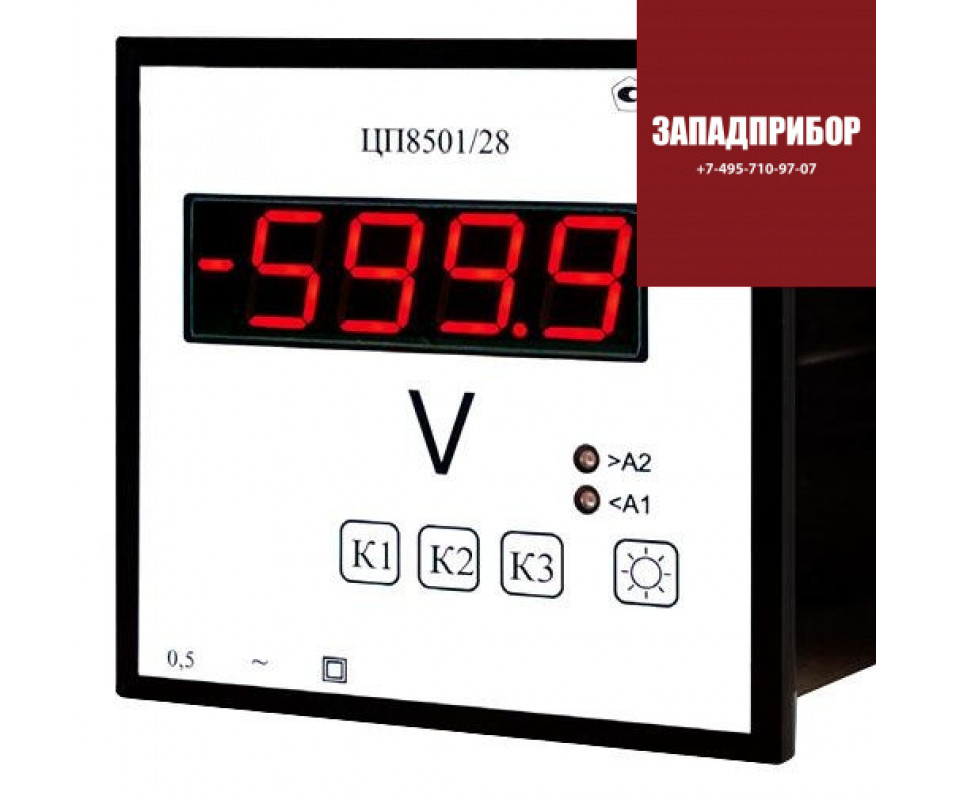

Устройства измерительные ЦП8501

Также этот прибор может называться: ЦП 8501, ЦП-8501, tsp8501, tsp 8501, tsp-8501.

ЦП8501 устройства измерительные предназначены для измерения силы тока, напряжения переменного или постоянного тока.

Устройства ЦП8501 применяются для встроенного монтажа в шкафы, щиты или другое оборудование с задним присоединением проводов, также могут применяться для контроля электрических и неэлектрических параметров первичных преобразователей, систем и установок, энергообъектов различных отраслей промышленности.

Устройства ЦП8501 которые есть в наличии на нашем складе:

ЦП8501/1	ЦП8501/11	ЦП8501/21	ЦП8501/31
ЦП8501/2	ЦП8501/12	ЦП8501/22	ЦП8501/32
ЦП8501/3	ЦП8501/13	ЦП8501/23	ЦП8501/33
ЦП8501/4	ЦП8501/14	ЦП8501/24	ЦП8501/34
ЦП8501/5	ЦП8501/15	ЦП8501/25	ЦП8501/35
ЦП8501/6	ЦП8501/16	ЦП8501/26	ЦП8501/36
ЦП8501/7	ЦП8501/17	ЦП8501/27	ЦП8501/37
ЦП8501/8	ЦП8501/18	ЦП8501/28	ЦП8501/38
ЦП8501/9	ЦП8501/19	ЦП8501/29
ЦП8501/10	ЦП8501/20	ЦП8501/30

Также на сайте zapadpribor.ru представлены похожие устройства.

Технические характеристики ЦП8501:

Класс точности - 0,5.

Параметры источника питания:

- напряжение - 200 В; 100 В; 48 В; 24 В; 12 В; 5 В;

- частота - 50 Гц.

Диапазон измерений входного сигнала, диапазон показаний на цифровом табло и диапазон изменений выходного аналогового сигнала в зависимости от модификации устройств, соответствуют значениям, приведенным в таблице:

Модификация	Диапазон измерений входного сигнала		Вид входного сигнала	Нормирующее значение
	ток	напряжения
ЦП8501/1 ЦП8501/2	0±5 мА; 4-12-20 мА	-	постоянный ток	5 мА 16 мА
ЦП8501/3 ЦП8501/4	от 0 до 5 мА	-		5 мА
ЦП8501/5 ЦП8501/6	от 4 мА до 20 мА	-		16 мА
ЦП8501/7 ЦП8501/8	от 0 до 1 мА; от 0 до 10 мА; от 0 до 15 мА; от 0 до 20 мА; от 0 до 30 мА; от 0 до 50 мА; от 0 до 100 мА; от 0 до 500 мА;	-	переменный ток частотой от 45 Гц до 55 Гц	1 мА 10 мА 15 мА 20 мА 30 мА 50 мА 100 мА 500 мА
ЦП8501/9 ЦП8501/10	от 0 до 2,5 А	-		2,5 А
ЦП8501/11 ЦП8501/12	от 0 до 1 А	-		1 А
ЦП8501/13 ЦП8501/14	от 0 до 5 А	-		5 А
ЦП8501/15 ЦП8501/16	-	от 0 до 125 В	напряжение переменного тока частотой от 45 Гц до 55 Гц	125 В
ЦП8501/17 ЦП8501/18	-	от 0 до 250 В		250 В
ЦП8501/19 ЦП8501/20	-	от 0 до 300 В		300 В
ЦП8501/21 ЦП8501/22	-	от 0 до 400 В		400 В
ЦП8501/23 ЦП8501/24	-	от 0 до 500 В		500 В
ЦП8501/25 ЦП8501/26	-	от 75 В до 125 В		50 В
ЦП8501/27 ЦП8501/28	-	0±125В 0±150 В 0±250 В 0±300 В 0±400 В 0±500 В	напряжение постоянного тока	125 В 150 В 250 В 300 В 400 В 500 В
ЦП8501/29 ЦП8501/30	-	от 0 до 125 В от 0 до 150 В от 0 до 250 В от 0 до 300 В от 0 до 400 В от 0 до 500 В		125 В 150 В 250 В 300 В 400 В 500 В
ЦП8501/31 ЦП8501/32	0±2,5 А; 0±5 А	-	постоянный ток	2,5 А 5 А
ЦП8501/33 ЦП8501/34	от 0 до 2,5 А; от 0 до 5 А	-
ЦП8501/35 ЦП8501/36	-	0±75 мВ; 0±100 мВ (с наружного шунта для токов не более 5 А)	напряжение постоянного тока	75 мВ 100 мВ
ЦП8501/37 ЦП8501/38	-

Диапазон изменений выходного аналогового сигнала - от 0 до 5 мА; 4-12-20 мА; от 4 мА до 20 мА.

Кратковременные перегрузки входным сигналом для ЦП8501/15-ЦП8501/30, ЦП8501/35-ЦП8501/38:

- кратность входного сигнала - 1,5;

- число перегрузок - 9;

- длительность каждой перегрузке - 0,5 с;

- интервал между перегрузками - 15 с.

Кратковременные перегрузки входным сигналом для ЦП8501/7-ЦП8501/14:

- кратность входного сигнала - 2; 7; 10; 20;

- число перегрузок - 10; 2; 5; 2;

- длительность каждой перегрузке - 10 с; 15 с; 3 с; 0,5 с;

- интервал между перегрузками - 10 с; 60 с; 2,5 с; 0,5 с.

Кратковременные перегрузки входным сигналом для ЦП8501/1-ЦП8501/6, ЦП8501/31-ЦП8501/34:

- кратность входного сигнала - 2;

- число перегрузок - 10;

- длительность каждой перегрузке - 10 с;

- интервал между перегрузками - 10 с.

Мощность, потребляемая устройствами от измерительной цепи при номинальном значении входного сигнала, и входное сопротивление устройств соответствует значениям, приведенным в таблице:

Модификация	Потребляемая мощность	Входное сопротивление
ЦП8501/1-ЦП8501/6	не более 0,08 Вт	не более 200 Ом
ЦП8501/7-ЦП8501/8	не более 0,02 В·А
ЦП8501/9-ЦП8501/14	не более 1 В·А	не более 1 Ом
ЦП8501/15-ЦП8501/26	не более 0,50 В·А	не менее 125 кОм
ЦП8501/27-ЦП8501/30	не более 0,25 Вт	не менее 1 МОм
ЦП8501/31-ЦП8501/34	не более 1 Вт	не более 0,01 Ом
ЦП8501/35-ЦП8501/38	не более 0,1 мВт	не менее от 0,95 МОм до 1,05 МОм

Переделы допускаемой основной приведенной погрешности ЦП8501 от нормирующего значения входного сигнала, равны ±0,5% при изменении сопротивления нагрузки для устройств с диапазоном изменений выходного аналогового сигнала:

- от 0 до 5 мА - от 0 до 3 кОм;

- от 4 до 20 мА; 4-12-20 мА - от 0 до 0,5 кОм;

- частоты входного сигнала - от 45 Гц до 55 Гц.

Переделы допускаемой основной приведенной погрешности при изменении напряжения питания от номинального значения:

- переменного тока - от 220 В до 242 В; 187 В; от 100 В до 110 В; 85 В;

- универсального источника питания - от 220 В до 300 В; 105 В; от 220 В до 265 В; 80 В;

- постоянного тока - от 48 В до 37 В; 72 В; от 24 В до 19 В; 36 В; от 12 В до 10 В; 18 В; от 5 В до 4,8 В; 5,6 В.

Пределы допускаемых дополнительных приведенных погрешностей ЦП8501, вызванных изменением:

- температуры окружающего воздуха от +18° С до +22° С; от -40° С до +55° С на каждые +10° С - ±0,4%;

- воздействием относительной влажности от 92% до 98% и температуры +35° С - ±1%;

- влиянием внешнего однородного магнитного поля постоянного или переменного тока с частотой от 45 Гц до 55 Гц и с магнитной индукцией 0,5 мТ - ±0,5%.

Пульсация выходного аналогового сигнала устройств на максимальной нагрузке с диапазоном изменений выходного аналогового сигнала:

- от 0 до 5 мА - не более 90 мВ;

- от 4 мА до 20 мА - не более 60 мВ.

Электрическая изоляция различных цепей устройств между собой и по отношению к корпусу выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, среднеквадратичное значение которого представлены в таблице:

Цепи	Испытательное напряжение (Зазоры)
	от 0 до 50 В	от 50 В до 100 В	от 100 В до 150 В	от 150 В до 300 В	от 300 В до 600 В
корпус - цепь питания	1000 В (0,4 мм)		1350 В (1 мм)	2230 В (3 мм)	-
корпус - вход	800 В (0,3 мм)	-	2230 В (3 мм)	3540 В (5,9 мм)
корпус - реле 1, реле 2	2230 В (3 мм)
корпус - выход, RS-485, RS-485_2	800 В (0,3 мм)
цепь питания - вход	1000 В (0,4 мм)	1390 В (1,5 мм)	2230 В (3 мм)	3540 В (5,9 мм)
цепь питания - реле 1, реле 2	2230 В (3 мм)
цепь питания - RS-485, RS-485_2	1000 В (0,4 мм)		1350 В (1 мм)	2230 В (3 мм)	-
вход - реле 1, реле 2	2230 В (3 мм)			3540 В (5,9 мм)
вход - выход, RS-485, RS-485_2	800 В (0,3 мм)	-	2230 В (3 мм)	3540 В (5,9 мм)
выход, RS-485, RS-485_2 - реле 1, реле 2	2230 В (3 мм)
реле 1 - реле 2
выход - RS-485, RS-485_2	800 В (0,3 мм)
RS-485, RS-485_2

Цепи коммутации реле устройств ЦП8501:

- с напряжением - не более 250 В;

- с током - не более 120 мА.

Входные цепи рассчитаны на напряжение:

- ЦП8501/1-Ц8501/6 - не более 50 В;

- ЦП8501/7-ЦП8501/14; ЦП8501/31-ЦП8501/38 - не более 300 В.

Максимальная скорость обмена данными по RS-485 для устройств в корпусе с габаритными размерами:

- 120×120×130 мм, 96×96×130 мм, 96×96×85 мм, 96×48×130 мм - 9600 бит/с;

- 72×72×85 мм - 115 200 бит/с.

Максимальная скорость обмена данными по RS-485/2 - 115 200 бит/с.

Сопротивление нагрузки с диапазоном изменений выходного аналогового сигнала:

- от 0 до 5 мА - от 2 кОм до 3 кОм;

- 4-12-20 мА или от 4 мА до 20 мА - от 0,3 кОм до 0,5 кОм.

Параметры источника питания переменного тока:

- напряжением - от 215,6 В до 224,4 В; от 98 В до 102 В;

- частотой - от 49,5 Гц до 50,5 Гц.

Форма кривой переменного тока (напряжения переменного тока) входного сигнала синусоидальная с коэффициентом нелинейных искажений - не более 2%.

Питание ЦП 8501 от сети переменного тока с частотой 50 Гц, напряжением:

- от 187 В до 242 В или от 85 В до 110 В;

- от 80 В до 265 В или от 105 В до 300 В.

Питание от сети постоянного тока напряжением:

- от 37 В до 72 В;

- от 19 В до 36 В;

- от 10 В до 18 В;

- от 4,8 В до 5,6 В.

Мощность ЦП8501, потребляемая от цепи питания при номинальном входном сигнале при габаритных размерах 120×120×130 мм, 96×96×130 мм, 96×96×85 мм:

- от сети переменного тока - 6 В·А;

- от сети постоянного тока - 5 Вт.

Мощность, потребляемая от цепи питания при номинальном входном сигнале при габаритных размерах 96×48×130 мм:

- от сети переменного тока - 5 В·А;

- от сети постоянного тока - 4 Вт.

Мощность, потребляемая от цепи питания при номинальном входном сигнале при габаритных размерах 72×72×85 мм:

- от сети переменного тока - 4 В·А;

- от сети постоянного тока - 3 Вт.

Средняя наработка на отказ с учетом технического обслуживания - не менее 150 000 ч.

Среднее время восстановления работоспособного состояния - не более 2 ч.

Средний срок службы - не менее 15 лет.

Степень защиты устройств ЦП8501:

- для лицевой панели - IP40;

- для остальных частей оболочки устройств - IP20.

Устойчивы к:

- разрыву нагрузки на аналоговом выходе при входном сигнале, равному конечному значению диапазона измерений в течение - 4 ч;

- заземлению любого выходного зажима аналогового входа;

- воздействию синусоидальной вибрации при амплитуде смещения 0,15 мм в диапазоне частот - от 10 Гц до 55 Гц.

Время установления:

- выходного аналогового сигнала при скачкообразном изменении входного сигнала от нулевого значения до любого в пределах диапазона измерений - не более 0,5 с;

- рабочего режима - не более 30 мин.

ЦП8501 выдерживают без повреждений двухчасовую перегрузку входным сигналом от конечного значения диапазона равным - 120%.

Напряжение на зажимах выходного аналогового сигнала при перегрузке на максимальной нагрузке - не более 30 В.

Габаритные размеры:

- 120×120×130 мм;

- 96×96×130 мм;

- 96×96×85 мм;

- 96×48×130 мм;

- 72×72×85 мм.

Масса при габаритных размерах:

- 120×120×130 мм; 96×96×130 мм - не более 0,65 кг;

- 96×96×85 мм - не более 400 г;

- 96×48×130 мм - не более 300 г;

- 72×72×85 мм - не более 200 г.

Модификации устройств:

- с четным номером изготавливаются с интерфейсом RS-485.

- с нечетным номером изготавливаются без интерфейса RS-485.

Модификации ЦП8501/1-ЦП8501/6 могут включаться на выход измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока, ЦП8501/7-ЦП8501/26 предназначены для включения в измерительную цепь переменного тока непосредственно или через измерительные трансформаторы тока и напряжения.

Модификации ЦП8501/27-ЦП8501/30 предназначены для включения в измерительную цепь постоянного тока непосредственно или через делители напряжения, ЦП8501/31-ЦП8501/34 предназначены для включения в измерительную цепь постоянного тока непосредственно, ЦП8501/35-ЦП8501/38 предназначены для включения в измерительную цепь непосредственно или через наружный шунт с номинальным напряжением 75 мВ, 100 мВ.

Условия эксплуатации ЦП8501:

Рабочие условия:

- температура окружающего воздуха - от -40° С до +55° С;

- относительная влажность при +35° С - 95%;

- атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Транспортирование устройств ЦП8501:

- температура окружающего воздуха - от -50° С до +50° С;

- относительная влажность при +35° С - от 92% до 98%.

Хранение:

- температура окружающего воздуха - от +5° С до +40° С;

- относительная влажность при +25° С - до 80%.
