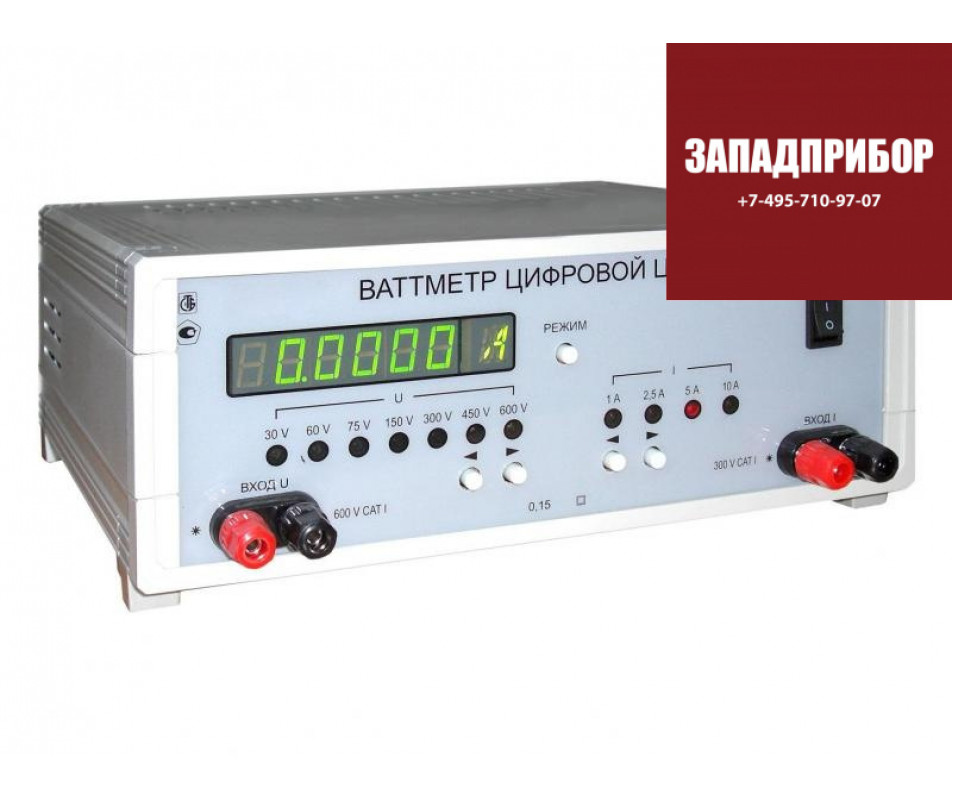

Ваттметры цифровые ЦЛ8516

Также этот прибор может называться: ЦЛ 8516, ЦЛ-8516, tsl8516, tsl 8516, tsl-8516.

ЦЛ8516 ваттметры цифровые предназначены для измерения среднеквадратического (действующего) значения силы переменного тока, а также среднеквадратического значения напряжения переменного тока и активной мощности однофазного переменного тока.

Ваттметры применяются для проверки рабочих средств измерений - стрелочных и цифровых амперметров, вольтметров, ваттметров и предназначены для эксплуатации в лабораторных условиях производственных помещений.

Ваттметры имеют такие модификации - ЦЛ8516/1, ЦЛ8516/2.

Также на сайте zapadpribor.ru представлены похожие ваттметры.

Технические характеристики ЦЛ8516:

Класс точности - 0,15.

Область частот измеряемых сигналов:

- нормальная - от 45 Гц до 55 Гц;

- рабочая - от 55 Гц до 500 Гц.

Входное сопротивление входа I для модификаций:

- ЦЛ8516/1 - не более 0,1 Ом;

- ЦЛ8516/2 - не более 0,01 Ом.

Входное сопротивление входа U - не менее 900 Ом.

Номинальный ток при диапазоне измерений:

- от 0 до 0,1 А - 0,1 А;

- от 0 до 0,25 А - 0,25 А;

- от 0 до 0,5 А - 0,5 А;

- от 0 до 1 А - 1 А;

- от 0 до 10 А - 10 А.

Номинальное напряжение при диапазоне измерений:

- от 0 до 30 В - 30 В;

- от 0 до 60 В - 60 В;

- от 0 до 75 В - 75 В;

- от 0 до 150 В - 150 В;

- от 0 до 300 В - 300 В;

- от 0 до 450 В - 450 В;

- от 0 до 600 В - 600 В.

Номинальное значение коэффициента мощности ваттметров ЦЛ8516 - (-1 cos φ); +1 cos φ.

Допускаемая основная приведенная погрешность - ±0,5%.

Пределы допускаемой основной приведенной погрешности от нормирующего значения измеряемого сигнала для каждого из диапазонов измерений в режиме измерений мощности и ±0,1 от нормирующего значения измеряемого сигнала для каждого из диапазонов измерений в режимах измерений тока и напряжения, равны - ±0,15%.

Пределы допускаемых дополнительных приведенных погрешностей ЦЛ8516, вызванных изменением влияющих факторов от нормальных значений, в процентах от нормирующего значения измеряемого сигнала для каждого из диапазонов измерений по току, напряжению, мощности:

- при изменении температуры окружающего воздуха от +18° С до +22° С и +35° С на каждые +10° С - ±0,1%;

- при воздействии внешнего однородного магнитного поля переменного тока частотой от 45 Гц до 55 Гц с магнитной индукцией при самом неблагоприятном направлении и фазе магнитного поля 0,5 мТ - ±0,1%;

- при изменении частоты входного сигнала от 55 Гц до 500 Гц - ±0,15%;

- при изменении напряжения питания номинального значения от 220 В до 242 В; 187 В - ±0,1%.

Электрическая изоляция различных цепей ваттметров между собой и по отношению к корпусу выдерживает в течение 1 мин действие испытательного напряжения переменного тока среднеквадратичного значения частотой 50 Гц, величина которого представлена в таблице:

Наименование цепи	Испытательное напряжение	Зазоры
Корпус - вход U, вход I	3540 В	5,9 мм
Корпус - цепь питания	2230 В	3 мм
Корпус - интерфейс	600 В	0,1 мм
Цепь питания - вход U, вход I	3540 В	5,9 мм
Цепь питания - интерфейс	2230 В	3 мм
Вход U - вход I, интерфейс	3540 В	5,9 мм
Вход I - интерфейс

Ваттметры выдерживает в течение 1 мин перегрузку измеряемым сигналом от номинального значения верхнего диапазона измерений по последовательной цепи тока и параллельной цепи напряжения, равным - 1,2.

Время:

- установления рабочего режима - не более 0,5 ч;

- непрерывной работы - не ограничено.

Сечение измерительных проводов должно быть для подключения зажимов вход I для модификаций:

- ЦЛ8516/1 - не менее 0,75 мм²;

- ЦЛ8516/2 - не менее 2 мм².

Сечение измерительных проводов должно быть для подключения зажимов вход U - не менее 0,35 мм².

Номинальная мощность ваттметров ЦЛ8516 при диапазоне измерений:

- от -3 Вт до +3 Вт - 3 Вт;

- от -6 Вт до +6 Вт - 6 Вт;

- от -7,5 Вт до +7,5 Вт - 7,5 Вт;

- от -15 Вт до +15 Вт - 15 Вт;

- от -18,75 Вт до +18,75 Вт - 18,75 Вт;

- от -30 Вт до +30 Вт - 30 Вт;

- от -37,5 Вт до +37,5 Вт - 37,5 Вт;

- от -45 Вт до +45 Вт - 45 Вт;

- от -60 Вт до +60 Вт - 60 Вт;

- от -75 Вт до +75 Вт - 75 Вт;

- от -112,5 Вт до +112,5 Вт - 112,5 Вт;

- от -150 Вт до +150 Вт - 150 Вт;

- от -187,5 Вт до +187,5 Вт - 187,5 Вт;

- от -225 Вт до +255 Вт - 255 Вт;

- от -300 Вт до +300 Вт - 300 Вт;

- от -375 Вт до +375 Вт - 375 Вт;

- от -450 Вт до +450 Вт - 450 Вт;

- от -600 Вт до +600 Вт - 600 Вт;

- от -750 Вт до +750 Вт - 750 Вт;

- от -1125 Вт до +1125 Вт - 1125 Вт;

- от -1500 Вт до +1500 Вт - 1500 Вт;

- от -2250 Вт до +2250 Вт - 2250 Вт;

- от -3000 Вт до +3000 Вт - 3000 Вт;

- от -4500 Вт до +4500 Вт - 4500 Вт;

- от -6000 Вт до +6000 Вт - 6000 Вт.

Мощность, потребляемая от измерительной цепи вход I для модификаций:

- ЦЛ8516/1 - не более 0,1 В·А;

- ЦЛ8516/2 - не более 1 В·А.

Мощность, потребляемая:

- от измерительной цепи вход U - не более 0,5 В·А;

- от цепи питания - не более 10 В·А.

Питание от сети переменного тока:

- напряжением - от 187 В до 242 В;

- частотой - от 49,5 Гц до 55,5 Гц.

Средняя наработка на отказ с учетом технического обслуживания - не менее 25 000 ч.

Среднее время восстановления работоспособного состояния - не более 8 ч.

Средний срок службы ваттметров ЦЛ8516 - не менее 10 лет.

Степень защиты - IР2Х.

Габаритные размеры - 300×300×150 мм.

Масса - не более 3 кг.

Измеренное значение отображается на цифровом табло в единицах измеряемой величины - амперах; вольтах; ваттах.

Режим переключения - ручной.

Интерфейс - RS-232.

Условия эксплуатации ЦЛ8516:

Рабочие условия:

- температура окружающего воздуха - от +10° С до +35° С;

- относительная влажность при +30° С - до 75%;

- атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Транспортирование ваттметров ЦЛ8516:

- температура окружающего воздуха - от -50° С до +50° С;

- относительная влажность при +35° С - от 92% до 98%.

Хранение:

- температура окружающего воздуха - от +5° С до +40° С;

- относительная влажность при +25° С - до 80%.

ЦЛ8516 устойчивы к воздействию:

- внешнего однородного магнитного поля переменного тока с частотой от 45 Гц до 55 Гц с магнитной индукцией при самом неблагоприятном направлении и фазе магнитного поля - 0,5 мТ;

- синусоидальной вибрации при амплитуде смещения 0,15 мм в диапазоне частот - от 10 Гц до 55 Гц.

По устойчивости к механическим воздействиям - виброустойчивы и вибропрочны.

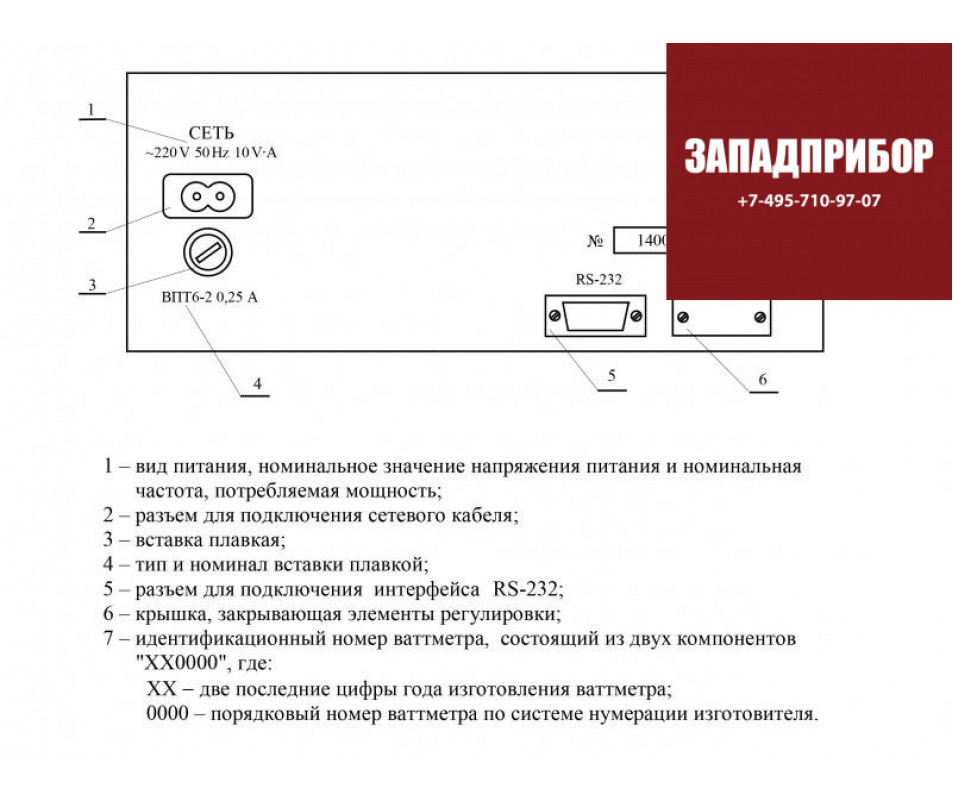

Ваттметры конструктивно состоят из таких узлов:

- корпуса;

- передней и задней панели;

- платы индикации;

- платы измерения.

Табло ваттметров имеет пять значащих разрядов и десятичную запятую.

Ваттметры имеют:

- предохранитель по цепи питания;

- электронную защиту от перегрузки.

В цепь питания ваттметры включаются с помощью сетевого кабеля.
