Технические характеристики

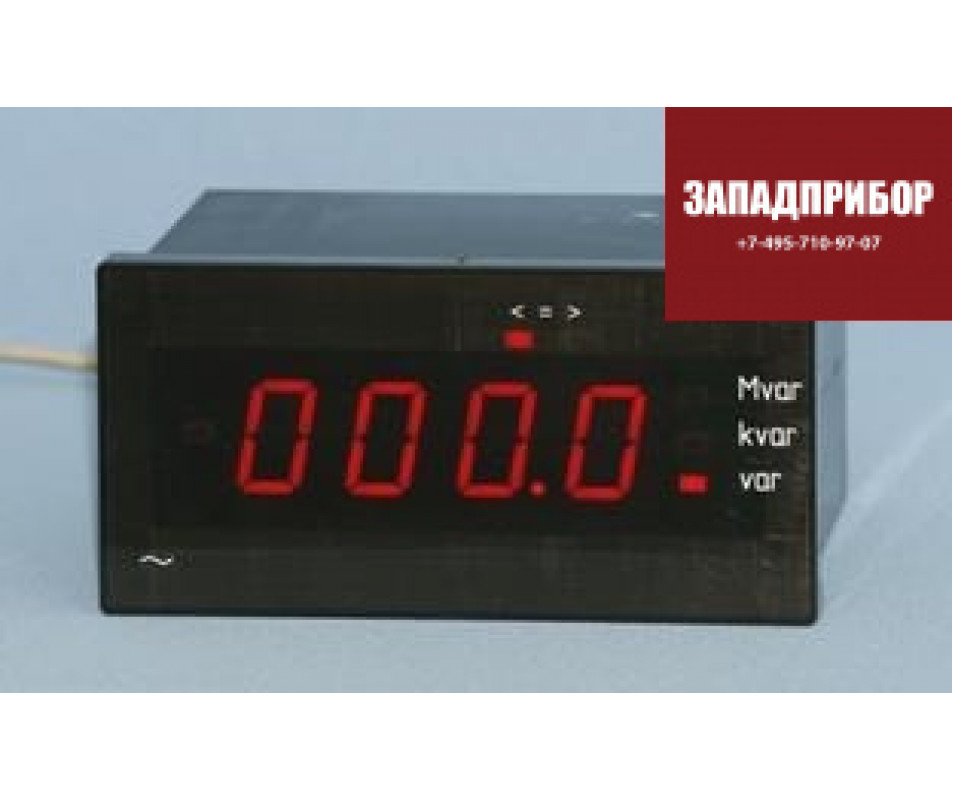

Варметр ЦЛ2135 (ЦЛ 2135, ЦЛ-2135)
Варметр ЦЛ2135 предназначен для измерения и регистрации мощности на предприятиях электроэнергетики.
Габариты - 160х80х140мм.
Технические характеристики приборов варметры ЦЛ2135:
Промышленные предприятия могут организовать контроль и регистрацию потребляемой мощности, а с помощью блока уставок осуществлять оперативную сигнализацию о превышении значения мощности, заявленной энергоснабжающей организации в качестве предельной .
Приборы однофазный варметр ЦЛ2135 позволяют выполнять:
- измерение активной мощности в однофазных сетях переменного тока частотой 50Гц;
- обмен информацией по интерфейсам RS485 или RS232;
- линейное преобразование измеряемой мощности от -Рном. до +Рном. в выходной унифицированный сигнал силы постоянного тока от 0мА до 5мА, от 0мА до 20мА, от 4мА до 20мА;
- сравнение измеряемой величины с заданными в пределах диапазона измерений двумя уставками (уставка на превышение и уставка на уменьшение). Задание уставок прибора варметр ЦЛ2135 осуществляется программно через интерфейс RS485 или RS232 с помощью компьютера;
- функционирование со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А или стандартными трансформаторами напряжения (ТН) с выходным напряжением 100В;
- введение масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ или ТН;
Каждый из приборов варметр ЦЛ2135 совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Номинальное значение коэффициента мощности: соs φ =1, sin φ =1.
Задание схемы включения приборов варметр ЦЛ2135 (четырехпроводная или трехпроводная) осуществляется программно в служебном режиме через интерфейсы RS-232 или RS-485.
| Номинальное значение | |||
| Напряжение междуфазное Uном., В | Напряжение фазное Uф ном., В | Ток фазы Іном., А | Мощность трехфазной системы Qном., вар |
| 100В | 100/√3В | 5А | 866,0вар |
| 1А | 173,2вар | ||
| 380В | 380/√3В | 5А | 3291вар |
| 1А | 658,2вар | ||
| Примечание - При измерении мощности трехфазной системы с использованием внешних трансформаторов тока и напряжения используются прибор с входным напряжением Uном., равным 100В. Значения первичного тока и напряжения внешних трансформаторов и значение вторичного тока Іном. (1А или 5А) задаются потребителем при заказе. | |||
| Погрешность измерения прибором варметр ЦЛ2135 | ±0,5% |
| Погрешность измерения при неравномерной нагрузке фаз | не более 0,5%. |
| Допустимые искажения формы кривой измеряемого сигнала | коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й. |
| Допускаемые перегрузки по входному каналу | - напряжением, превышающим в 2 раза номинальное значение, в течение 2 ч; - две перегрузки током, превышающим в 7 раз номинальное значение, длительностью по 15с, с интервалом 60с; - две перегрузки током, превышающим в 10 раз номинальное значение, длительностью по 5с, с интервалом 10с; - пять перегрузок током, превышающим в 20 раз номинальное значение, длительностью по 1с, с интервалом 300с. |
| Отображаемая прибором варметр ЦЛ2135 информация | - значение измеряемой мощности в виде 4-разрядного десятичного числа и запятой; - размерность «Вт», «кВт», «МВт»; - знак «–» для отдаваемой мощности - знаки уставок «>», «=» и «<»; - сообщение «OL» при превышении измеряемой мощности значения 1,6 Хном |
| Число уставок сравнения | 2 |
| Количество коммутируемых цепей | 2 |
| Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток | 250В не более 100мА |
| Напряжение питания | ~ от100В до 220В 50Гц или = от 100В до300В |
| Потребляемая прибором варметр ЦЛ2135 мощность - от цепи питания - от цепи входного сигнала для каждой последовательной цепи - от цепи входного сигнала для каждой параллельной цепи для Uном до 100В для Uном до 380В | не более 10В∙А не более 2В∙А 0,2В∙А 0,6В∙А |
| Габаритные размеры | не более 160×80×140мм |
| Высота цифр индикаторного устройства | 25мм |
| Масса прибора варметр ЦЛ2135 | не более 1кг |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность | от плюс 5ºС до плюс 50°С; 90% при температуре 25°С. |
Условное обозначение прибора варметр ЦЛ2135:
ЦЛ2135-XX-Y-ZW, где
XX: характеристика входного сигнала, где первая цифра определяет номинальное напряжение:
- 1 – 100В;
- 2 – 220В;
- 3 – 380В;
вторая цифра определяет номинальный ток:
- 1 – 5А;
- 2 – 1А.
11 или 12 с учетом коэффициентов трансформации – для измерения прибором варметр ЦЛ2135 с внешними трансформаторами тока и напряжения, конкретное значение первичного тока и напряжения внешних трансформаторов при заказе указывается в скобках после условного обозначения.
- Y – цвет свечения индикаторов;
- К – красный;
- В – зеленый;
- Z – интерфейс:
- 1 – для RS-232;
- 2 – для RS-485.
- W – наличие в приборе варметр ЦЛ2135 преобразователя измеренного значения мощности в унифицированный сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0мА до 5мА;
- 2 – с выходным током от 4мА до 20мА;
- 3 – с выходным током от 0мА до 20мА;
- 0 – токовый выход отсутствует.
Пример записи при заказе и в технической документации другой продукции:
- однофазного варметра ЦЛ2135 с входным номинальным напряжением 220В и входным током 1А, цветом свечения индикаторов – красным, выходом на интерфейс RS-232, наличием токового выхода от 4мА до 20мА:
«Варметр ЦЛ2135-22 К-12 ТУ4221–033-71064713–2007».
- однофазного варметра для измерений с использованием внешнего трансформатора тока со значением первичного тока 2кА, значением вторичного тока 5А и внешнего трансформатора напряжения со значением первичного напряжения 250кВ, значением вторичного напряжения 100В, цветом свечения индикаторов - зеленым, интерфейс RS-485, без токового выхода:
«Варметр ЦЛ2135-11–В-20 (2кА; 250кВ) ТУ4221-033–71064713–2007».
