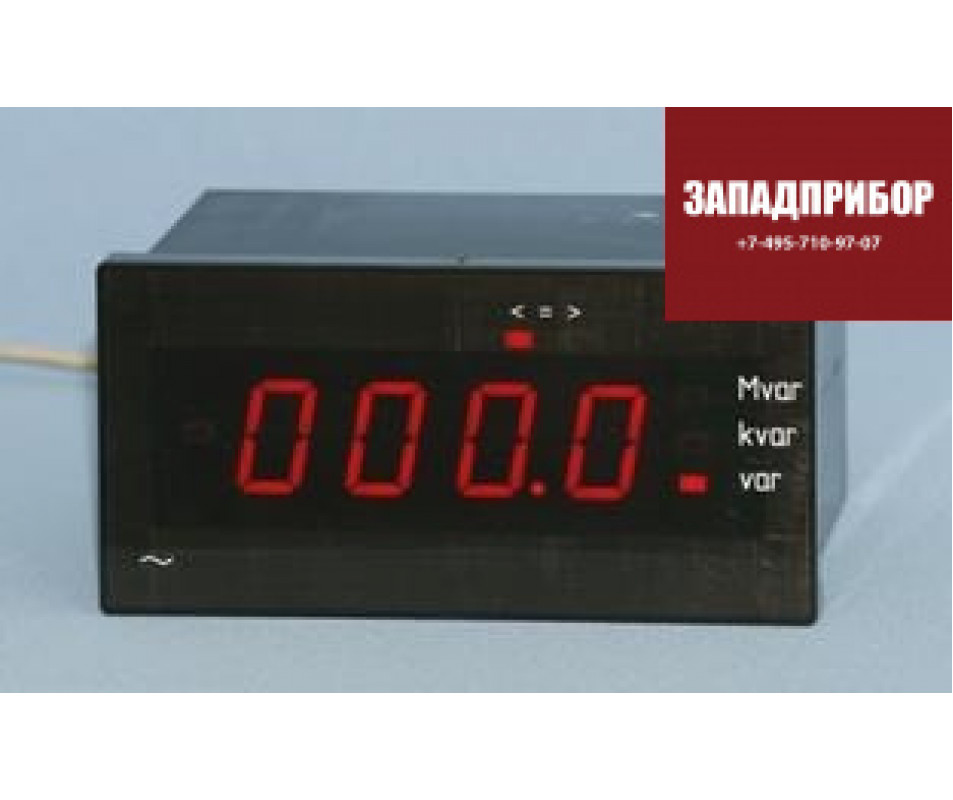

Варметр ЦЛ2133 (ЦЛ 2133, ЦЛ-2133)
Варметр ЦЛ2133 предназначен для измерения и регистрации мощности на предприятиях электроэнергетики.
Габариты - 160х80х140мм.
Технические характеристики приборов варметры ЦЛ2133:
Промышленные предприятия могут организовать контроль и регистрацию потребляемой мощности, а с помощью блока уставок осуществлять оперативную сигнализацию о превышении значения мощности, заявленной энергоснабжающей организации в качестве предельной .
Приборы однофазный варметр ЦЛ2133 позволяют выполнять:
- измерение активной мощности в однофазных сетях переменного тока частотой 50Гц;
- обмен информацией по интерфейсам RS485 или RS232;
- линейное преобразование измеряемой мощности от -Рном. до +Рном. в выходной унифицированный сигнал силы постоянного тока от 0мА до 5мА, от 0мА до 20мА, от 4мА до 20мА;
- сравнение измеряемой величины с заданными в пределах диапазона измерений двумя уставками (уставка на превышение и уставка на уменьшение). Задание уставок прибора варметр ЦЛ2133 осуществляется программно через интерфейс RS485 или RS232 с помощью компьютера;
- функционирование со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А или стандартными трансформаторами напряжения (ТН) с выходным напряжением 100В;
- введение масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ или ТН;
Каждый из приборов варметр ЦЛ2133 совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Номинальные значения входных сигналов приборов варметр ЦЛ2133 (Номинальное значение коэффициента мощности: cosφ = 1; sinφ = 1) | ||
І ном., А | Uном., В | Qном., вар |
1,0А | 100В | 100,0вар |
5,0А | 500,0вар | |
1,0А | 220В | 220,0вар |
5,0А | 1100вар | |
1,0А | 380В | 380вар |
5,0А | 1900вар | |
Примечание - При измерении мощности с использованием внешних трансформаторов тока и напряжения используется прибор с входным напряжением Uном. равным 100В. Значения первичного и вторичного тока Іном. (1А или 5А) трансформатора тока и значение первичного напряжения трансформатора напряжения задаются потребителем при заказе. |
Погрешность измерения прибором варметр ЦЛ2133 | ±0,5% |
Погрешность измерения при неравномерной нагрузке фаз | не более 0,5%. |
Допустимые искажения формы кривой измеряемого сигнала | коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й. |
Допускаемые перегрузки по входному каналу | - напряжением, превышающим в 2 раза номинальное значение, в течение 2 ч; - две перегрузки током, превышающим в 7 раз номинальное значение, длительностью по 15с, с интервалом 60с; - две перегрузки током, превышающим в 10 раз номинальное значение, длительностью по 5с, с интервалом 10с; - пять перегрузок током, превышающим в 20 раз номинальное значение, длительностью по 1с, с интервалом 300с. |
Отображаемая прибором варметр ЦЛ2133 информация | - значение измеряемой мощности в виде 4-разрядного десятичного числа и запятой; - размерность «Вт», «кВт», «МВт»; - знак «–» для отдаваемой мощности - знаки уставок «>», «=» и «<»; - сообщение «OL» при превышении измеряемой мощности значения 1,6 Хном |
Число уставок сравнения | 2 |
Количество коммутируемых цепей | 2 |
Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток | 250В не более 100мА |
Напряжение питания | ~ от100В до 220В 50Гц или = от 100В до300В |
Потребляемая прибором варметр ЦЛ2133 мощность - от цепи питания - от цепи входного сигнала для каждой последовательной цепи - от цепи входного сигнала для каждой параллельной цепи для Uном до 100В для Uном до 380В | не более 10В∙А не более 2В∙А 0,2В∙А 0,6В∙А |
Габаритные размеры | не более 160×80×140мм |
Высота цифр индикаторного устройства | 25мм |
Масса прибора варметр ЦЛ2133 | не более 1кг |
Рабочие условия применения: - температура окружающего воздуха - относительная влажность | от плюс 5ºС до плюс 50°С; 90% при температуре 25°С. |
Условное обозначение прибора варметр ЦЛ2133:
ЦЛ2133-XX-Y-ZW, где
XX: характеристика входного сигнала, где первая цифра определяет номинальное напряжение:
- 1 – 100В;
- 2 – 220В;
- 3 – 380В;
вторая цифра определяет номинальный ток:
- 1 – 5А;
- 2 – 1А.
11 или 12 с учетом коэффициентов трансформации – для измерения прибором варметр ЦЛ2133 с внешними трансформаторами тока и напряжения, конкретное значение первичного тока и напряжения внешних трансформаторов при заказе указывается в скобках после условного обозначения.
- Y – цвет свечения индикаторов;
- К – красный;
- В – зеленый;
- Z – интерфейс:
- 1 – для RS-232;
- 2 – для RS-485.
- W – наличие в приборе варметр ЦЛ2133 преобразователя измеренного значения мощности в унифицированный сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0мА до 5мА;
- 2 – с выходным током от 4мА до 20мА;
- 3 – с выходным током от 0мА до 20мА;
- 0 – токовый выход отсутствует.
Пример записи при заказе и в технической документации другой продукции:
- однофазного варметра ЦЛ2133 с входным номинальным напряжением 220В и входным током 1А, цветом свечения индикаторов – красным, выходом на интерфейс RS-232, наличием токового выхода от 4мА до 20мА:
«Варметр ЦЛ2133-22 К-12 ТУ4221–033-71064713–2007».
- однофазного варметра для измерений с использованием внешнего трансформатора тока со значением первичного тока 2кА, значением вторичного тока 5А и внешнего трансформатора напряжения со значением первичного напряжения 250кВ, значением вторичного напряжения 100В, цветом свечения индикаторов - зеленым, интерфейс RS-485, без токового выхода:
«Варметр ЦЛ2133-11–В-20 (2кА; 250кВ) ТУ4221-033–71064713–2007».
