Технические характеристики

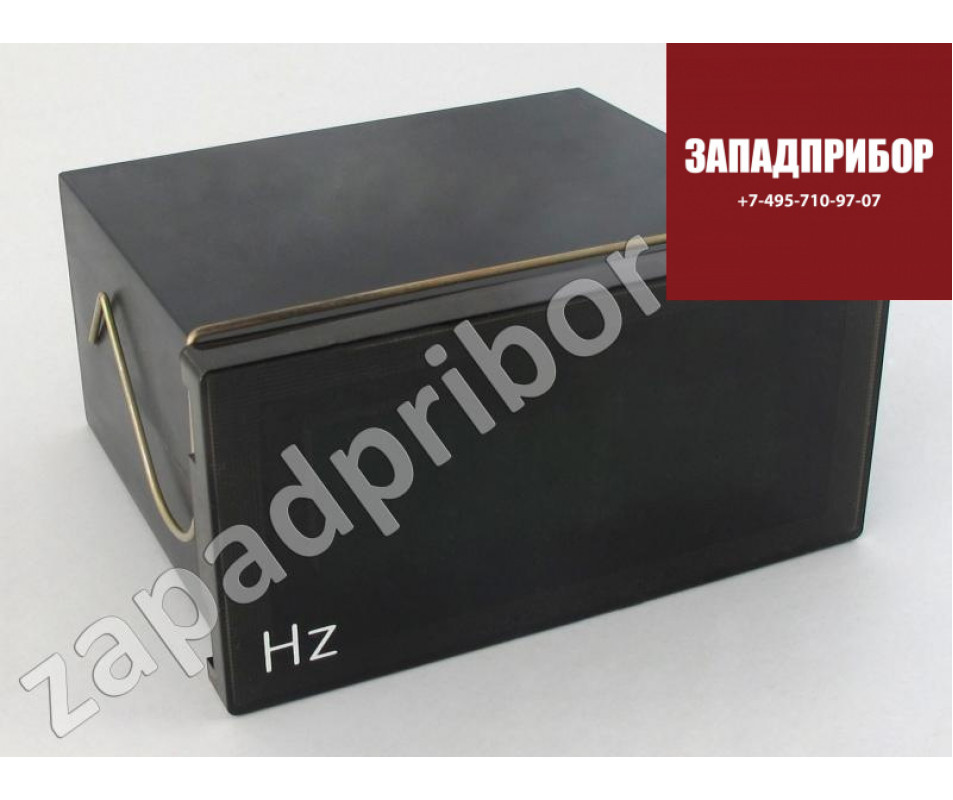

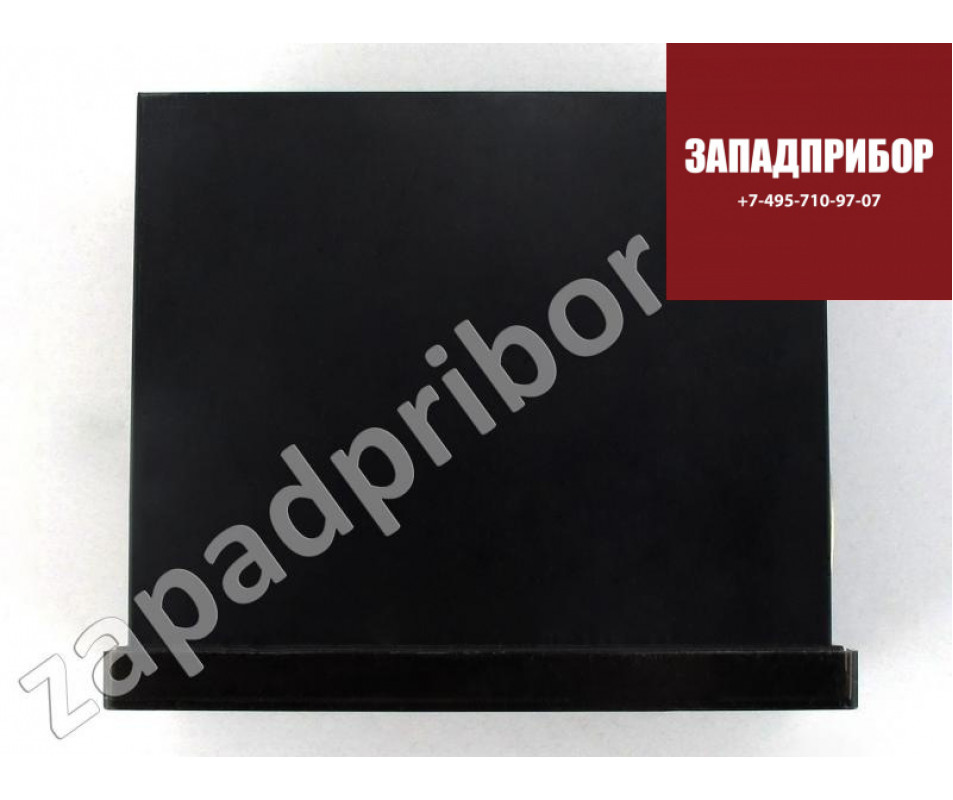

Частотомер ЦД2100 (ЦД 2100, ЦД-2100)
Частотомер ЦД2100 предназначен для измерения частоты промышленных сетей с номинальной частотой 50Гц и могут быть использованы для определения качества электроэнергии на предприятиях производящих и потребляющих электроэнергию.
Габариты - 160х80х140мм.
Технические характеристики приборов частотомеры ЦД2100:
Частотомеры ЦД2100 позволяют выполнять следующие функции:
- измерение частоты промышленных сетей переменного тока частотой 50Гц;

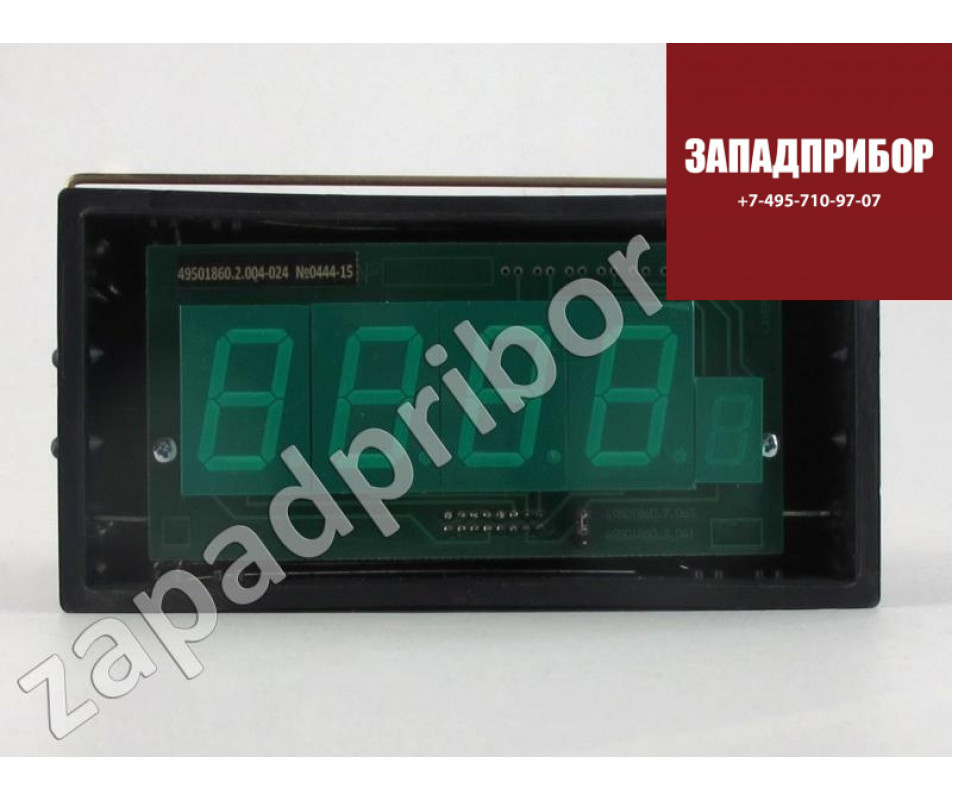

- цифровая индикация результата измерения
- обмен информацией по интерфейсам RS-485-USB или RS-232-USB;
- преобразование измеряемой частоты в выходной унифицированный сигнал силы постоянного тока от 0мА до 5мА, от 0мА до 20мА, от 4мА до 20мА;
- коммутации цепей нагрузок по результатам сравнения измеряемой частоты с задаваемыми уставками. Задание уставок осуществляется программно через интерфейс RS485 или RS232;
Каждый из приборов частотомер ЦД2100 совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Конструктивно выполнены в виде щитовых приборов и заменяют устаревшие изделия Ф205, Ф246, ЦД2120.1, ЦД2120.2.
| Диапазон измерений приборов частотомер ЦД2100 | от 45Гц до 55Гц |
| Цена единицы младшего разряда | 0,001Гц |
| Погрешность измерения | ±0,01% (0,005Гц) |
| Диапазон напряжений входного сигнала | от 0,1В до 264В |
| Количество коммутируемых цепей | 7 (две уставки на превышение частоты и пять уставок на понижение) |
| Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток | 250В не более 100мА |
| Напряжение питания приборов частотомер ЦД2100 | ~ 220В 50Гц |
| Потребляемая мощность | не более 15В∙А |
| Габаритные размеры | не более 160×80×140мм |
| Высота цифр индикаторного устройства | 25мм |
| Масса приборов частотомер ЦД2100 | не более 0,6кг |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность | от плюс 5ºС до плюс 50°С; 90% при температуре 25°С. |
Условное обозначение приборов частотомер ЦД2100 при заказе:
ЦД2100-Y-ZWQ, где
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс:
- 1 –для RS-232- USB;
- 2 – для RS-485- USB;
W – токового выхода:
- 1 – с выходным током от 0мА до 5мА;
- 2 – с выходным током от 0мА до 20мА;
- 3 – с выходным током от 4мА до 20мА;
- 0 – токовый выход отсутствует.
Q:
- 1 - наличие уставок;
- 0 - уставки отсутствуют.
Пример записи при заказе и в технической документации другой продукции:
частотомера ЦД2100 с цветом свечения индикаторов – красным, выходом на интерфейс RS-232- USB, наличием токового выхода от 4мА до 20мА, с уставками:
«Частотомер ЦД2100-К-131 ТУ4221–020-05798310–2004».
