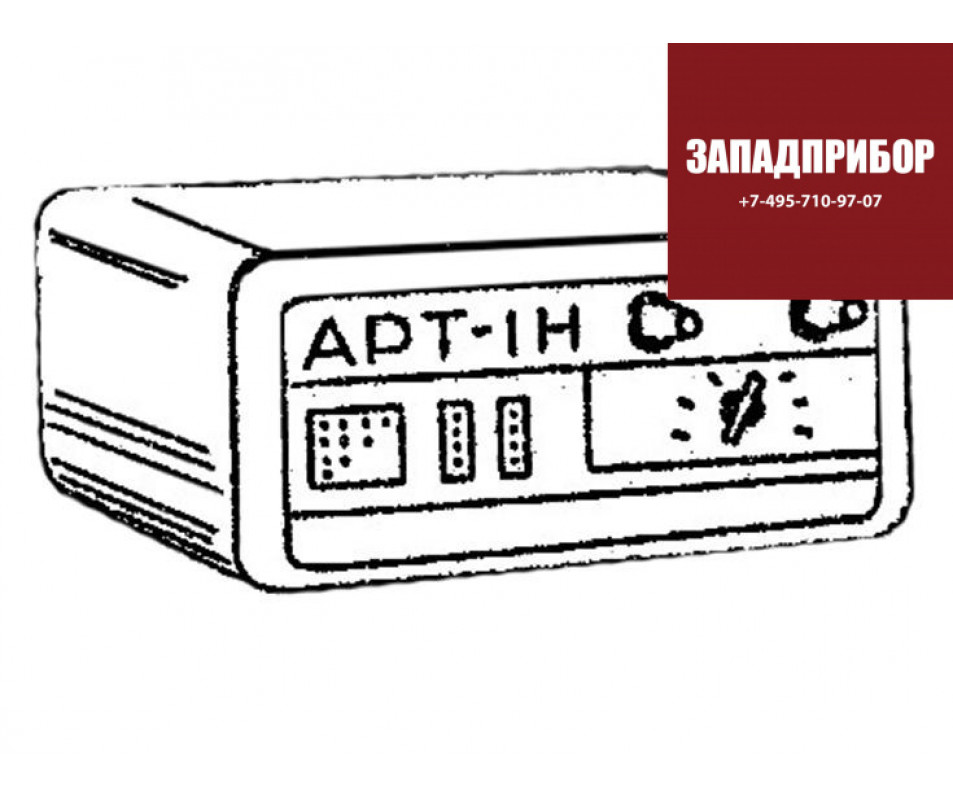

Регулятор трансформаторов напряжения автоматический АРТ-1Н

Также этот прибор может называться: АРТ 1Н, АРТ1Н, art-1n, art 1n, art1n, apt-1h.

АРТ-1Н регулятор трансформаторов напряжения автоматический предназначен для управления электроприводами с регулированием под нагрузкой (РПН) как в составе комплексной системы автоматического регулирования коэффициента трансформации силовых трансформаторов под нагрузкой (СРКТ) так и самостоятельное устройство.

Устройство АРТ-1Н предназначено для установки на щитах, панелях, в шкафах управления и в ячейках комплектных распределительных устройств наружной и внутренней установки.

В состав приборов входят:

- блок автоматического регулирования БАР;

- блок датчика ДТ5 на 5 А или блок датчика тока ДТ1 на 1 А.

Также на сайте zapadpribor.ru представлены похожие КИП.

Технические характеристики АРТ-1Н:

Основная относительная погрешность уставок по напряжению - ±0,5%.

Основная относительная погрешность уставок по зоне нечувствительности от номинального измеряемого напряжения - ±0,2%.

Основная относительная погрешность установки блока ДТ токовой компенсации - ±6%.

Разброс среднего значения уставок блока БАР по времени накопления каждого канала регулирования - ±10%.

Дополнительная относительная погрешность уставок блока БАР:

- по напряжению при изменении температуры окружающей среды в пределах рабочих температур - не более ±1%;

- по зоне нечувствительности при изменении температур окружающей среды в пределах рабочих температур от номинального измеряемого напряжения - не более ±0,2%;

- по токовой компенсации блока ДТ при изменении температур окружающей среды - не более ±3%;

- по напряжению, при отключении (включении) и изменении уставок блока ДТ - не более ±0,5%;

- по времени накопления при изменении температур окружающей среды в пределах рабочих температур и при изменении напряжения питания в допустимых рабочих пределах - не более ±15%.

Электрическая изоляция входных цепей питания блока ДТ токовой компенсации, а также изоляция цепей силового питания регулятора напряжения АРТ-1Н по отношению к корпусу и между собой выдерживает в течение 1 мин без пробоя или перекрытия:

- испытательное напряжение - 2000 В;

- частоту - 50 Гц.

Дополнительная относительная погрешность измерения среднего значения напряжения, при наличии в измерительной цепи высших гармонических составляющих в количестве 10% - не более ±0,25%.

Сопротивление электрической изоляции цепей присоединения блоков ДТ и БАР относительно корпусов - не менее 10 МОм.

Оперативное изменение уставки времени накопления и сброса до величин в блоке БАР от внешней релейной схемы - не более 3 с.

Электрическая изоляция измерительных цепей напряжения, выходных цепей блоков и цепей сигнализации по отношению к корпусу блоков БАР и ДТ выдерживает в течение 1 мин без пробоя и перекрытия:

- испытательное напряжение - 1500 В;

- частоту - 50 Гц.

Минимальная уставка блока БАР по времени накопления - не более 60 с.

Максимальная уставка по времени накопления - не менее 180 с.

АРТ-1Н регулятор трансформаторов работает с сохранением параметров при изменении напряжения питания в рабочих пределах - от 80% до 120% от номинального значения.

Прибор обеспечивает управление и контроль электроприводов, обладающих сходными характеристиками и имеющих время переключения - от 2,5 с до 12 с.

Величина времени сброса блока БАР - не более установленной уставки времени накопления.

Установка величины времени сбросов в блоке БАР - не более 3 с.

Повторное срабатывание выходных реле при том же знаке отклонения напряжения на входе устройства, после очередного переключения электроприводов РПН, происходит с задержкой времени - не менее 1,5 с.

Установка блока БАР по напряжению регулируется дискретно ступенями:

- «грубо» через 5% - от 85% до 110% от номинального значения напряжения;

- «точно» через 1% - от 0% до 5% от номинального значения напряжения.

Установка блока БАР по зоне чувствительности регулируется дискретно ступенями через 0,5% - от 0% до 4% от номинального значения напряжения.

Устройство АРТ-1Н сохраняет работоспособность:

- при предельных температурах окружающего воздуха - от -40° С до +60° С;

- при эпизодическом измерении напряжении питания - от 70% до 125% от номинального напряжения питания.

Выходное напряжение блока ДТ при частоте 50 Гц и при номинальном токе - не менее 20 В.

Выходное напряжение блока ДТ изменяется дискретно, десятью равными ступенями.

Номинальный вторичный вход питания цепей токовой компенсации блока ДТ от измерительного трансформатора тока - 5 А и 1 А.

Вход токовой компенсации блока ДТ с номинальным током 5 А имеет два токовые гальванически несвязанные обмотки входа с номинальными токами:

- вход 1 - 7 А; 5 А; 3,5 А; 2,5 А;

- вход 2 - 5 А; 3,5 А; 2,5 А.

Вход токовой компенсации блока ДТ с номинальным током 1 А имеет два токовые гальванически несвязанные обмотки входа с номинальными токами:

- вход 1- 1,4 А; 1 А; 0,7 А; 0,5 А;

- вход 2 - 1 А; 0,7 А; 0,5 А.

Степень защиты АРТ-1Н регулятора автоматического - IP41

Коэффициент возврата измерительного органа устройства - 1.

Питание силовых цепей блока БАР:

- напряжением - 220 В;

- частотой - 50 Гц.

Питание цепи от измерительного трансформатора напряжения:

- номинальным вторичным напряжением - 100 В;

- частотой - 50 Гц.

Потребляемая мощность автоматического регулятора трансформаторов напряжения АРТ-1Н:

- измерительными цепями от измерительных трансформаторов - не более 10 В∙А;

- цепями токовой компенсации со стороны входа от измерительных трансформаторов - не более 5 В∙А;

- цепями питания блока БАР - не более 20 В∙А.

Габаритные размеры:

- блок БАР - 290×325×210 мм;

- блок ДТ - 190×200×150 мм.

Масса:

- блок БАР - не более 11 кг;

- блок ДТ - не более 6 кг.

Установка блока БАР регулируется:

- по направлению от величины номинального напряжения в пределах - от 85% до 115%.

- по зоне чувствительности от величины номинального напряжения в пределах - от 0 до 4%.

- по времени накопления и величине времени сброса каналов повышения и понижения напряжения регулируется одним органом;

- по времени накопления регулируется дискретно, равными ступенями.

Регулятор АРТ-1Н обеспечивает автоматическое регулировании напряжения на подстанциях как с плавно, так и с резко изменяющейся нагрузкой и имеет возможность введения:

- коррекции уровня регулируемого напряжения по току нагрузки одной или группы линий;

- внешнего изменения уставки по напряжению;

- контроля, блокировки и сигнализации при неисправности элементов тракта регулирования и электроприводов РПН;

- группового управления, контроля и блокировки при рассогласовании параллельно работающие трансформаторов;

- внешнего направленного ограничения регулирования.

Блок ДТ содержит два гальванически несвязанных входа токовой компенсации.

Выход «Команда» блока БАР релейный и обеспечивает не менее 200 000 переключений РПН при коммутируемой мощности - не более 100 В∙А.

Устройство АРТ-1Н устойчиво к ударным токам короткого замыкания двадцати кратной величины относительно тока блока ДТ в течение - 5 с.

Команда управления сохраняется в независимости от уровня измерительного напряжения и снимается после запуска электроприводов РПН.

В автоматическом регуляторе измерительный орган напряжения изменяет частоту импульсов в зависимости от знака отклонения напряжения. Такие измерительные органы имеют высокий коэффициент возврата и изменяемую зону нечувствительности.

Условия эксплуатации АРТ-1Н:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +20° С - до 80%.

Высота над уровнем моря - не более 2000 м.

Параметры устройства сохраняются после воздействия вибрации:

- частотой - 50 Гц;

- двойной амплитудой - 0,5 мм.

Окружавшая среда - невзрывоопасная, не содержащая насыщенной токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
